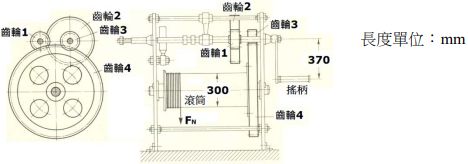

5.如下圖所示，使用搖柄及兩組正齒輪對驅動滾筒，其中，搖柄與齒輪 1 同軸，齒輪 2 與齒輪 3 同軸，齒輪 4 與滾筒同軸。若齒輪對 1-2 與齒輪對 3-4 之模數(module)均為 11 mm，且齒輪 1 及齒輪 3 均為 12 齒，齒輪對 1-2 之齒數比為 1:3，齒輪對 3-4 之齒數比為 1:6，滾筒繫繩作用力 FN= 20 kN，試求:

(二)若齒輪對 1-2 與齒輪對 3-4 之傳動效率均為 0.92，繫繩滾筒之傳動效率為 0.95，則轉動搖柄、齒輪 2 及齒輪 4 的切線作用力分別為多少?
