試卷：111年 - 111 高等考試_二級_農業機械：高等農機設計學#111007
科目：高等農機設計學
年份：111年
排序：0

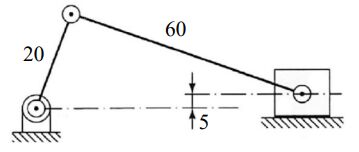

三、農業機具常必須使用到連桿機構，下圖中之偏位滑件曲柄機構，曲柄長為 20 cm，連桿長為 60 cm，偏位量為 5 cm。請計算：

(二)連桿帶動滑件的夾角為傳力角，請畫出滑件曲柄機構的最大與最小傳力角位置圖，並計算其角度分別為多少？（15 分）
