二、問答與計算題：

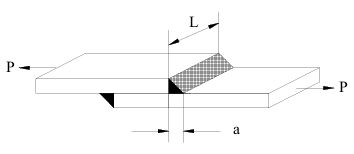

1.疊接平板使用被覆銲條(E7018)於現場進行銲腳等長填角銲接，如下圖所示，銲道長度 L= 200 mm，銲腳長 a =10 mm，承受拉力 P = 5000 kg，試回答下列問題：

(答案計算至小數點後第 2 位，以下四捨五入) (√2 =1.414 、 √3 = 1.732 、√5 = 2.236)

(1) 依題意及圖示繪出銲接符號？
