題組內容

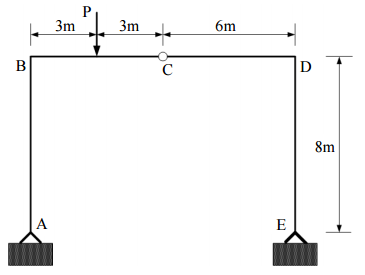

三、一個二維鋼構架如圖所示，梁 BD 中央 C 點為樞接，鋼材彈性模數 Est＝200 GPa （1 GPa＝1×10
9
N/m
2
），柱高 8m，垂直向下集中載重 P＝24 kN 作用於梁上，A、E 點均為鉸支承，假設柱均不考慮挫屈問題，
申論題內容
⑴將各構件的彎矩分布圖繪於試卷上， 要標示正、負彎矩與其數值，以及梁中彎矩為零及最大彎矩的位置。（15 分）
