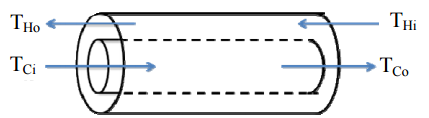

⑴有一逆流（counterflow）單程（single pass）套管熱交換器如下圖，請繪出冷、熱 流體溫度分布圖，並寫出其對數平均溫度差（LMTD）表示式。（10 分）

【已刪除】六、在一反向流雙管式熱交換器（counter-flow double-pipe heat exchanger）實驗中，質 量流率 1.2 kg/s的水經由內管（直徑 2 cm），從 20℃被加熱到 80℃。加熱過程利用 地熱水流經管殼，其入口溫度 150℃，質量流率 2 kg/s。熱交換器所使用的圓管管 壁很薄，假設熱交換器之總熱傳遞係數（overall heat transfer coefficient）為 600 W/(m2·℃)，試分別以對數平均溫差LMTD（Log Mean Temperature Difference）法， 及性能係數（effectiveness）和傳遞單位數NTU（Number of Transfer Unit）法，計算 熱交換器所需長度。假設水及地熱水的比熱為定値cp = 4.18 kJ/(kg·℃)。（15 分） 熱交換器之性能係數和傳遞單位數（Effectiveness-NTU）之關係式如下：

一、⑴試述溶劑萃取（solvent extraction）與洗滌（washing）的異同。（5 分）

⑵依過濾之作用力，濾機分成那四種？（5 分）如何選用適當有效的濾機？（5 分）

⑶試述皮托管（pitot tube）的功能與用途。（5 分）

⑵若⑴之熱交換器的兩端點溫度差相等時，其熱交換速率式如何表示？（10 分）

三、負荷點（loading point）與滿溢點（flooding point）之定義為何？（10 分）

四、⑴泵為液體輸送之動力設備，請問依機械之作用方式泵分成那四種？（10 分）

⑵壓氣機依產生壓力之大小可分成那三種？（5 分）並比較此三種產生壓力與氣體 輸送量大小順序。（5 分）

五、某結晶器原有水溶液 200 kg，所含溶質之質量分率為 0.7，進行結晶操作後有 50 kg 溶質析出，尚餘飽和液 120 kg，則飽和液中溶質的質量分率為何？（10 分）

【已刪除】六、有一泵浦欲將井水從低於地面 2 m 抽到離地 5 m 高的水塔中，抽水速率為 1.0 L/s， 水管直徑為 2 cm，若各項摩擦損失可忽略，泵效率為 60%，請算出所需要的泵功率。 （20 分）
