109年 - 109 普通考試_機械工程：機械原理概要#88590
>
題組內容

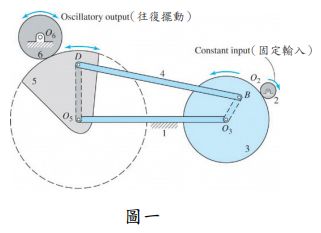

一、圖一為洗衣機的傳動機構示意圖，已知
= 27 cm 、
=12 cm 、
=18 cm，齒輪2做等速連續轉動，齒輪6做往復擺動。
⑵試求連桿
的桿長範圍。（15分）
其他申論題
(一)應力σx和σy；
#358986
(二)最大剪應力值τmax。
#358987
五、如圖所示，質量160×103 kg的火車從靜止開始朝向斜坡行駛。如果此時發 動機施加的牽引力F是火車重量的1/8倍，則當火車沿斜坡向上行駛 1 km 時，忽略滾動阻力，試求火車的速度為多少？
#358988
⑴列式計算如圖所示之洗衣機傳動機構的自由度。（5分）
#358989
⑴列式計算該機構的自由度。（5分）
#358991
⑵已知= 25 cm與=15 cm。試證明該機構具有急回的特性。（15分）
#358992
三、有一對壓力角為20°之外嚙合漸開線正齒輪的中心距為180 mm，其轉速比 為5，模數為6。若其中心距因裝配關係而增大6 mm，試求其轉速比、壓 力角及小齒輪的節圓與基圓之半徑。（20分）
#358993
(1)如圖三所示之彈簧組合，已知彈簧常數K1＝12 N/mm，K2＝6 N/mm， 試求彈簧組合的總彈簧常數。（10分）
#358994
⑵請寫出能產生間歇運動的三種機構。（10分）
#358995
五、圖四所示為變速器的齒輪系，所有齒輪的模數皆相同，制動器C與D分別 用於固定行星架E與環齒輪4。齒輪2為輸入齒輪，齒數為T2 = 60齒，齒輪 3與齒輪5為複合齒輪，齒輪5的齒數為T5= 54齒，環齒輪4的齒數為T4= 120 齒，齒輪6為輸出齒輪。當行星架E被制動器C固定時，試求齒輪2與齒輪6 的轉速比。（20分）
#358996
= 27 cm 、
=12 cm 、
=18 cm，齒輪2做等速連續轉動，齒輪6做往復擺動。
的桿長範圍。（15分）
