試卷：102年 - 102 專技高考_機械工程技師：機動學與機械設計#26004
科目：機動學與機械設計
年份：102年
排序：0

題組內容

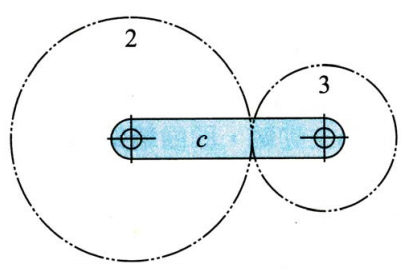

三、下圖所示為一簡單行星齒輪系，齒輪 2（齒數為 T₂ = 105）與齒輪 3（齒數為 T₃ = 45）嚙合，並分別以旋轉對和齒輪架 c 鄰接。設齒輪 2 的轉速為ω₂，相對於齒輪架 c 的轉速為ω_2c；齒輪 3 的轉速為ω₃，相對於齒輪架 c 的轉速為ω_3c；齒輪架 c 的轉速則為 ω_c。試分析下列條件下此齒輪系的速度比各為若干？

申論題內容

⑵若齒輪 3 為主動輪、齒輪架 c 為輸出端，且齒輪 2 為固定。（7 分）
