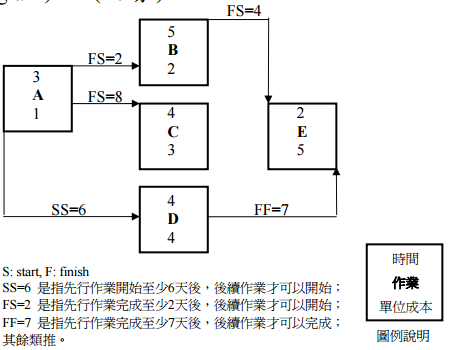

四、有ㄧ工程的網圖如下所示，假設各作業均不可中斷，各作業所需時間（Duration） 的單位為“月”，單位成本（Unit cost，簡稱 UC）之單位為“萬元/月”，S 代表“開始” 而 F 代表“完成”。請完成下列事項：

⑶假設月利率為 1%，而且每ㄧ月份 的作業成本必須在當月月底支付。 在考量時間價值的條件之下，請 繪製以最早開始時間為基礎（ESbased）之要徑作業的現金流量圖 （Cash flow diagram），計算這些 要徑作業的總現值 PV（指在時間 為零的 Present value），再將其轉 換成等值的等額系列 AV（指第 1 月至第 17 月的 Annual value）。 （15 分）
