題組內容

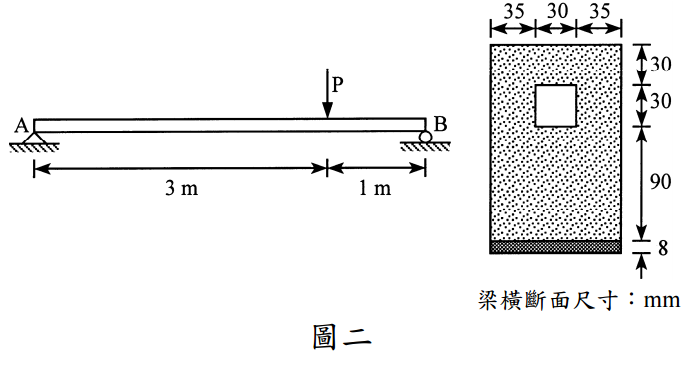

二、有一簡支梁受一集中載重 P=4 kN 如圖二所示，梁橫斷面由 100 mm 寬 150 mm 高 之木材及 100 mm 寬 8 mm 高之鋼所組成，木材斷面中含有一 30 mm ×30 mm 之正 方形開孔。如木材之彈性模數 E
W
=10 GPa，鋼之彈性模數 E
S
= 200 GPa，假設所有 材料行為皆為線彈性。
申論題內容
⑶計算木材之最大彎矩應力 σ
W
及鋼之最大彎矩應力 σ
S
，並述明其為拉應力或壓應 力。（15 分） （註：計算最大彎矩及最大彎矩應力時以絕對值為參考標準。）
