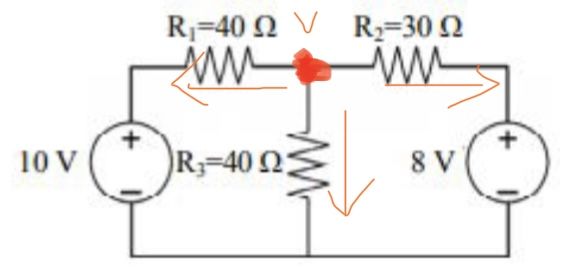

一、如下圖，試求 R₁、R₂ 及 R₃ 之電流大小及方向（電流方向可用向上、向下、向右、向左表示）。（20 分）

詳解提供者：dvd9050787

節點法計算並假設電流向外流，由下方假設式計算

［（v-10)/40 ］+ ［v/40 ］+［(v-8)/30 ］= 0 （同*120

得到 I1=-0.095A=0.095A (負號為假設電流方向錯誤，實為向內流朝右

I2= -0.06A= 0.06A (負號為假設電流方向錯誤，實為向內流朝左

I3= 0.155A (電流方向假設正確
