試卷：114年 - 114 地方政府公務、離島地區公務特種考試_四等_土木工程：結構學與鋼筋混凝土學概要#134785
科目：結構學概要與鋼筋混擬土學概要
年份：114年
排序：0

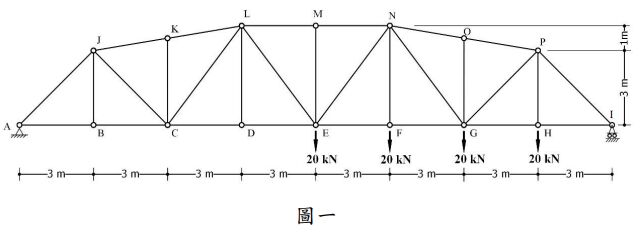

一、如圖一所示之平面桁架橋梁，A 點為鉸支承，I 點為滾支承，其他各點皆為鉸接，載重作用在 EFGH 四點各 20 kN。試求 A 點和 I 點之垂直反力，並取適當位置切斷面取自由體，求出桿件 EF、EN 和 MN 的軸力。
