16層防火構造建築物
(依照設置標準，高度50公尺或16層樓的建築物整棟設置撒水頭)
撒水頭防護半徑R=2.6m
快速反應型計算水源容量採
12個撒水頭同時放水
20分鐘(第 57 條)
ㅤㅤ
求撒水頭數量，以邊長計算

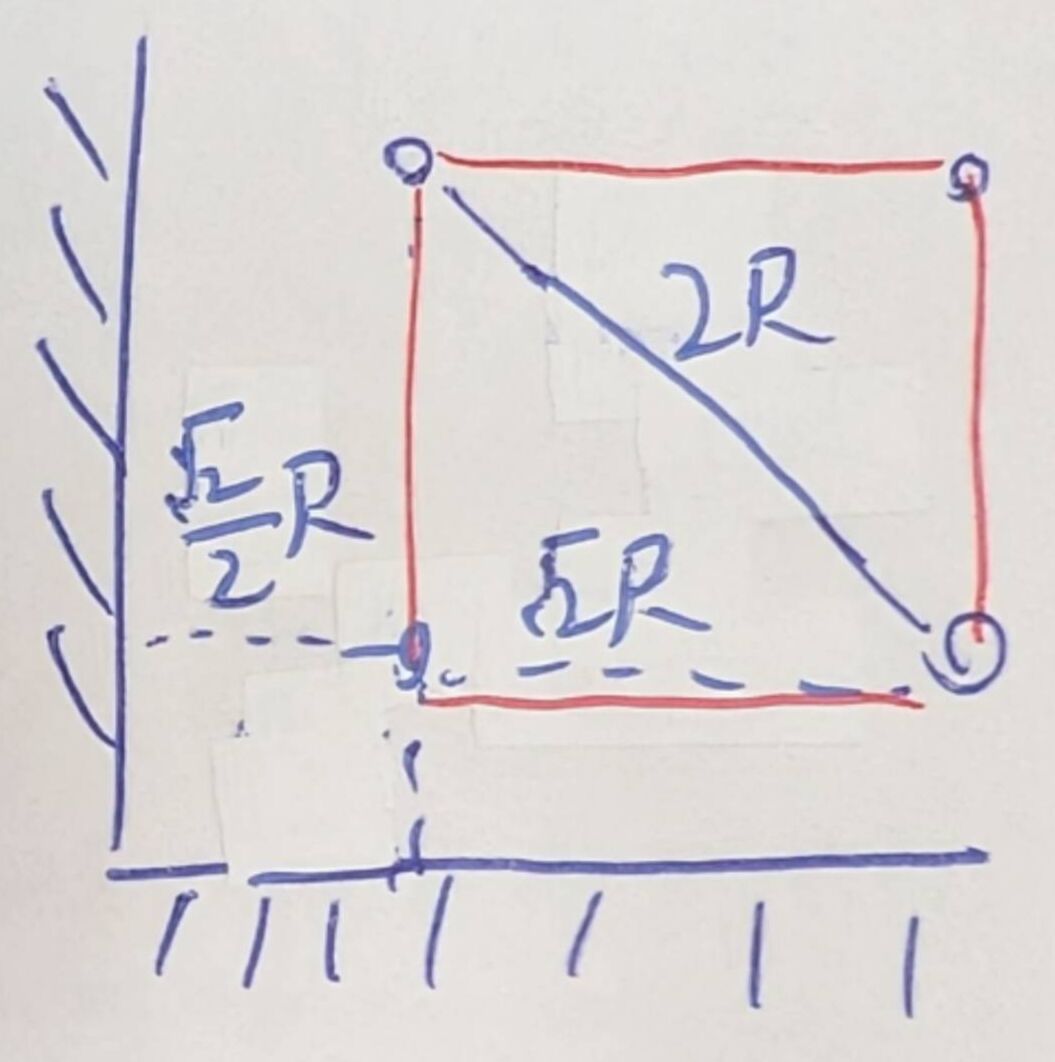

正方形配置靠牆的距離(√2/2)R＝1.84m；撒水頭間距2R＝3.67m
長邊 ⌈(70-1.84*2)/3.67⌉+1＝20個，實際間距3.316m
短邊 ⌈(50-1.84*2)/3.67⌉+1＝14個，實際間距3.088m
實際間距皆小於3.67m且不至於太近而互相妨礙，此結果可接受
每一層樓需要20*14＝280個
如果不計算靠牆距離此題的結果也一樣
長邊 ⌈(70/3.67⌉＝20；短邊 ⌈(50/3.67⌉＝14
但不保證每題數字都能這樣，而且老師也有可能挑剔計算過程
ㅤㅤ
也可以粗暴地用面積計算
正方形配置每個撒水頭可防護面積2R2
⌈70*50/2R2⌉＝259個，但是這樣子算問題更多，而且正方形配置無法分配這數字
ㅤㅤ
水源容量
一個撒水頭80LPM
80*12*20＝最小水源容量19200公升
ㅤㅤ
連結送水口數量
第 59 條 ...樓地板面積在三千平方公尺以下，至少設置雙口形送水口一個，並裝接陰式快速接頭，每超過三千平方公尺，增設一個...
50*70＝3500公尺，因此裝設兩個
