首頁 > 鐵路◆電路學(概要) > 109年 - 109 鐵路特種考試_高員三級_電力工程、電子工程：電路學#87167 > 申論題

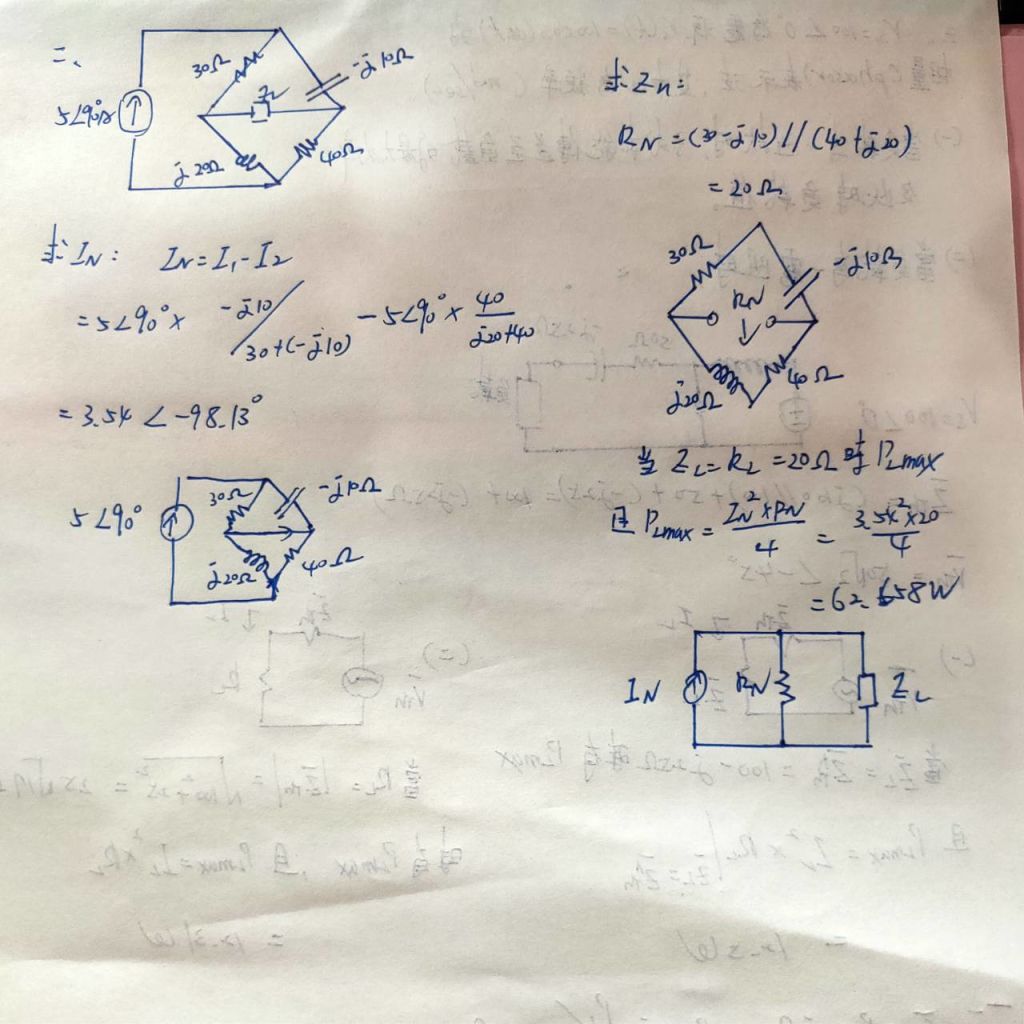

二、在圖二電路中，Z_L為多少時，可以獲得最大功率轉移，其最大功率為多少？（20 分）

詳解 (共 1 筆)

詳解提供者：hchungw

相關申論題

一、在圖一電路中，有兩個平衡負載連接到 240-kVrms 60-Hz 三相電源，試求出這個組合負載之總複數功率（total complex power）（S）與總線電流（total line current）。（20 分）

三、在圖三的理想運算放大器電路中，試求出輸出電壓 vo。（20 分）

四、在圖四(a)之線性變壓器電路中，試求圖四(b)等效 T 電路之（La, Lb, Lc）與圖四(c)等效p電路之（LA, LB, LC），其中等效 T 電路之關係為 V=[M]I，等效p電路之關係為 I=[M]V。（20 分）

五、在圖五的電路中，試求出 i1與 i2, t > 0。（20 分）

(二) 如果低通濾波器之轉移函數為之直流增益為H ( j0) = H ( jω) | ω=0 =1 且截止角頻率為 4 rad / s ，則 (一) 中之基本波vi-1 (t) (即n= 1時之弦波 )通過此濾波器後之輸出電壓 vo-1 為何？（10 分）

(一)輸入電壓 vi(t)為一週期性波形，求其傅立葉級數（Fourier Series）之表示式為何？（10 分） V ( s)

四、轉移函數為。若輸入電壓 vi(t)為單位步階電壓 u(t) V，則其輸出電壓 vo(t)之暫態解 vo-tr (t ) 及穩態解 vo- ss (t) 各為何？（各 10 分，共 20 分）

三、請繪出從 a、b 兩端看入之諾頓等效電路（Norton Equivalent Circuit）並同時標出其所對應之值。（20 分）

二、請以網目電流法（Mesh-Current Method）計算出輸出電流 Io。（20 分）

一、請證明 S = Veff I*eff ，其中 S 為複數功率，Veff 為相域（Phase Domain）之有效電壓， Ieff為相域之有效電流， I*eff 為 Ieff 之共軛複數。（20 分）
