第二題：

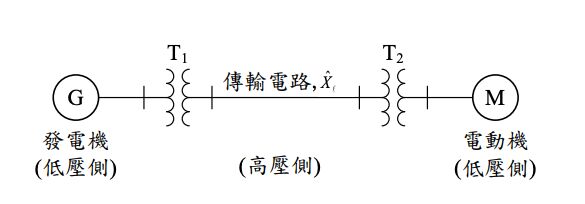

三相電力系統的單線圖如【圖二】所示，其參數如下：
三相電動機 M 的額定為 20 MVA，13.8 kV，同步電抗 Xs 為 0.1 標么；
三相發電機 G 的額定為 25 MVA，13.8 kV，同步電抗 Xs 為 0.1 標么；
三相變壓器 T1的額定為 30 MVA，13.2 kV / 132 kV，串聯等效電抗為 0.1 標么；
三相變壓器 T2的額定為 25 MVA，13.8 kV / 138 kV，串聯等效電抗為 0.1 標么；
輸電線路的等效電抗 X ˆ 為 j100 Ω。試求：
