試卷：97年 - 97 高等考試_二級_電子工程：高等電子電路學（包括類比與數位）#49118
科目：高等電子電路學
年份：97年
排序：0

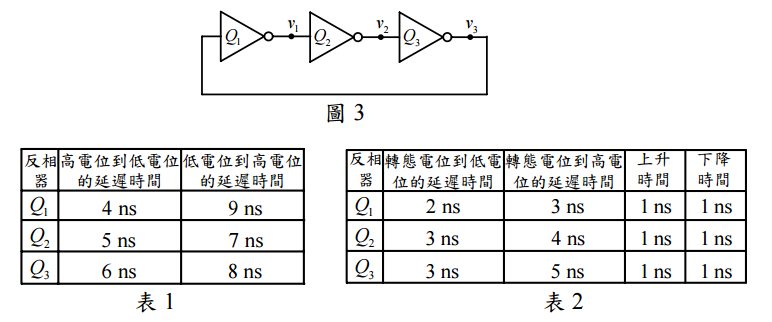

三、將三個邏輯反相器Q₁、Q₂和Q₃連接成一個環，形成振盪器，如圖 3 所示。這三個反相器的輸出為高電位時是 5 V，輸出為低電位時是 0 V。

⑴假如此三個邏輯反相器由高電位到低電位的延遲時間和由低電位到高電位的延遲時間，如表 1 所示。畫出v₁、v₂和v₃之波形，並將表 1 之數值標明在所畫的波形上。根據所畫的波形，各求v₁、v₂和v₃之 5 V高電位和 0 V低電位之時間。（10 分）
