試卷：99年 - 99 專技高考_專利師：電子學#46576
科目：電子學
年份：99年
排序：0

題組內容

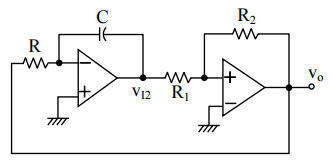

三、如下圖所示為一由兩個理想OP放大器所構成的多諧振盪器。右邊的OP放大器電路構成一個比較器。OP放大器的輸出電壓範圍為±V_OMAX。

申論題內容

⑴就比較器的OP放大器輸出為+V_OMAX與-V_OMAX時，分別求v_I2端的交換臨界電壓。（ 10 分）
