試卷：102年 - 102 專技高考_電子工程技師：電子學#43659
科目：電子學
年份：102年
排序：0

題組內容

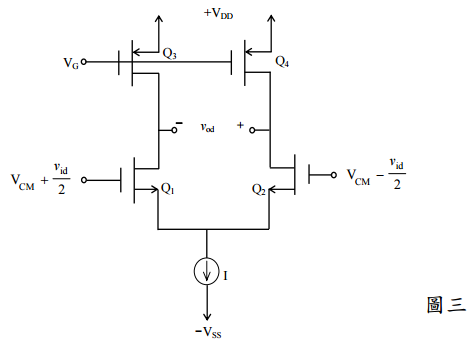

三、如圖三為以 PMOS 電晶體為電流源負載的 MOS 差動放大器，設 Q₁ = Q₂，Q₃ = Q₄，且均工作於飽和模式（saturation-mode）。

申論題內容

⑴求此電路的差動電壓增益 A_d ≡ v_od/v_id 的式子，以 g_m1、r_o1、r_o3 表示。（5 分）

詳解 (共 1 筆)

詳解提供者：牛奶

求解
