試卷：98年 - 98 公務升官等考試_簡任_電子工程：高等電子電路學研究（包括類比與數位）#47669
科目：高等電子電路學
年份：98年
排序：0

四、圖三所示為一雙模數除頻器電路，“MC”為模數（Modulus）控制信號。

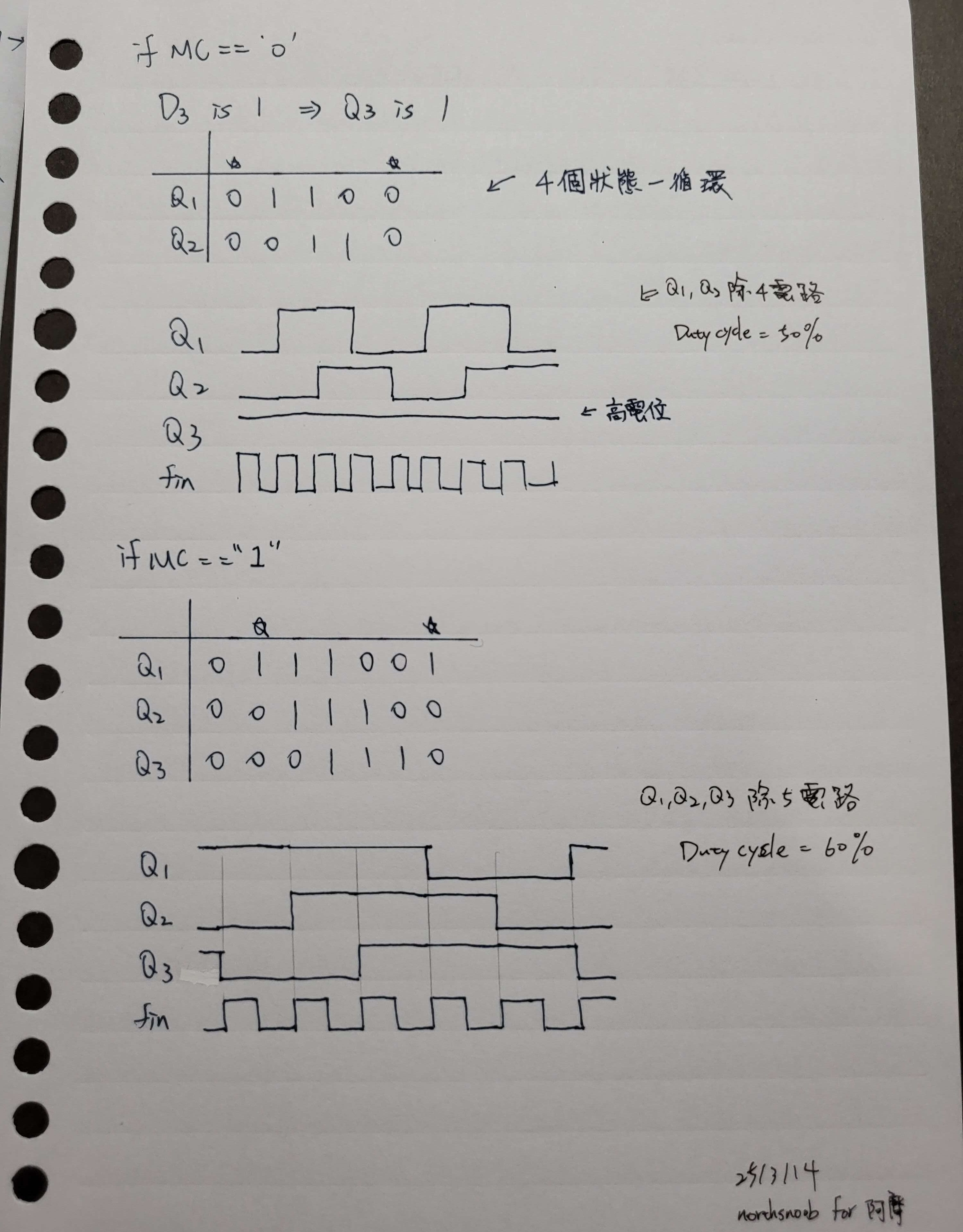

⑵“f_in”為一週期性對稱方波時脈（clock）信號，試分別繪出當MC為“0”及“1”時， Q₁, Q₂, Q₃之波形圖。（8 分）

詳解提供者：北方菜雞
