試卷：98年 - 098年司法人員、98年軍法官3等系統分析#47776
科目：公職◆系統分析與設計
年份：98年
排序：0

題組內容

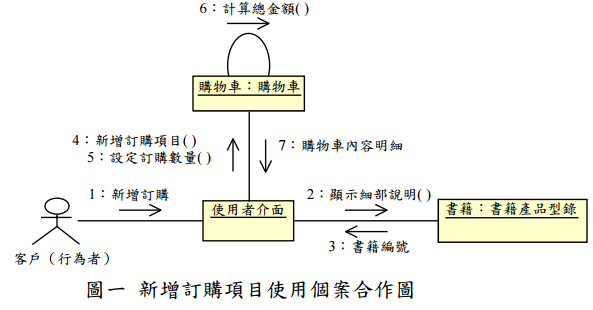

一、請參考下列有關合作圖與循序圖的說明，以圖一新增訂購項目使用個案合作圖繪製出相對應的循序圖。並請說明兩圖間的一致性如何檢查？請以該實例說明之。（30 分）合作圖與循序圖之說明：

申論題內容

⑵由以下之步驟將循序圖轉成合作圖： 1.合作圖與循序圖之物件相同。 2.合作圖之連結是來自循序圖之物件間訊息的傳送╱接收。 3.合作圖中之訊息與操作與循序圖相同： ①循序圖是依時間順序來表達發生順序。 ②合作圖是以數字（自然數或杜威數）來表達發生順序。新增訂購項目使用個案合作圖說明： ⑴物件有客戶、書籍產品型錄與購物車。
