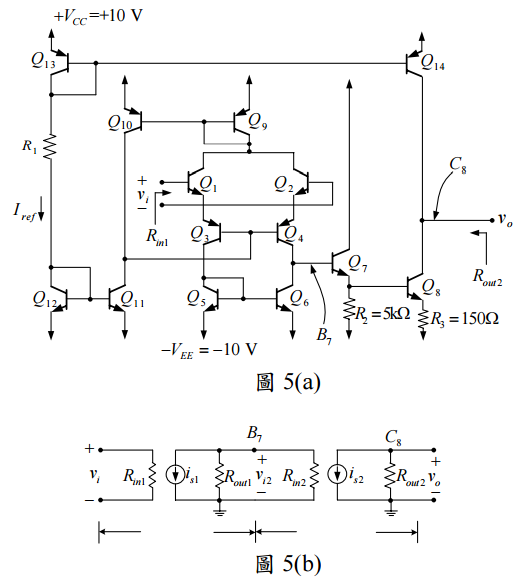

五、考慮圖 5(a)的放大器電路，其中Q₁～Q₁₃均相同，其 β = 200 ，V _A = 50 V ，而Q₁₄的接面面積為Q₁₃的 10 倍，其 β = 200 ，V_A = 50 V 。電流鏡之I_ref = 0.2 mA。此放大器之小訊號等效電路如圖 5(b)所示。

⑵第一級之短路電流表示為i_s1 = G₁v_i，求G₁值。（3 分）
