四、進行物件導向分析與設計時，經常繪製使用案例圖（Use Case Diagrams）、類別圖（Class Diagrams）、活動圖（Activity Diagrams）、循序圖（Sequence Diagrams）與狀態圖（State Machine Diagrams）。

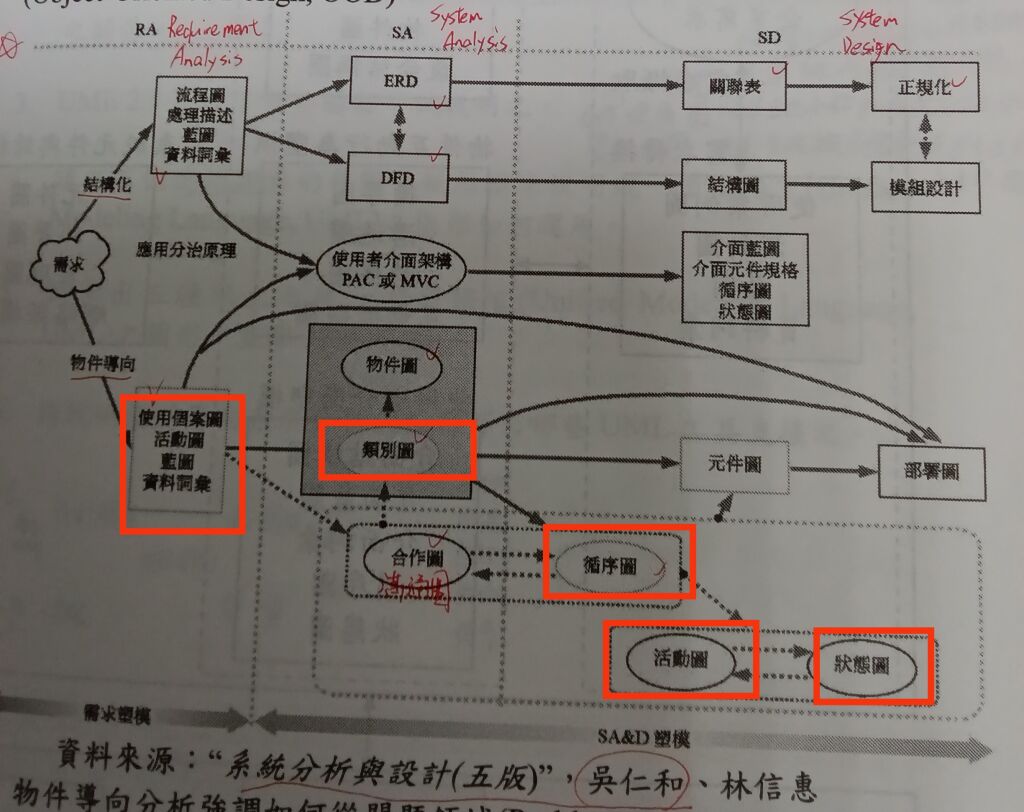

⑵繪製上述五種圖時，那些圖之間會有先後順序或參考關係？請以圖示並詳述這些關係，具先後順序的以實線箭頭表示，具參考關係的以虛線箭頭表示。（15 分）
