試卷：104年 - 104年第二次結構設計（包括鋼筋混凝土設計與鋼結構設計）#41125
科目：技師◆結構設計
年份：104年
排序：0

題組內容

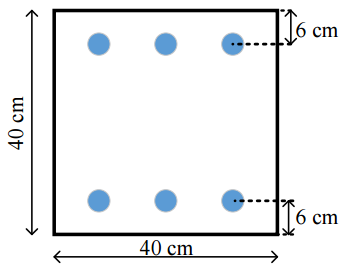

一、已知一鋼筋混凝土方柱，其斷面尺寸為 40 cm×40 cm，主筋之配置於上下二側各為 32 cm² 且其位置如下圖所示。混凝土規定抗壓強度為 280 kgf/cm²，鋼筋規定降伏強度為 4200 kgf/cm² （鋼筋之彈性模數 E_s 約為 2040000 kgf/cm ²），請依規範土木 401‐100 回答下列問題：

申論題內容

⑶若此一方柱於外力作用下之軸力 P_u 為 63 tf，試求其斷面計算彎矩 M_n（可採用第 ⑴小題與第⑵小題之結果進行線性內插即可）。（10 分）
