試卷：99年 - 99 普通考試_電力工程、電子工程、電信工程：基本電學#47159
科目：基本電學(概要)
年份：99年
排序：0

題組內容

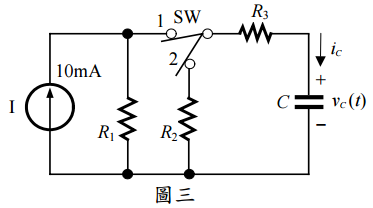

四、圖三所示之電路，R₁ =10KΩ，R₂ =R₃ =5KΩ，C=4µF，初始時電容器兩端電壓為 0 伏特。t = 0 時開關SW切入 1 端開始充電，當電容器完成充電後（穩態），開關SW切入 2 端，直至完成放電（穩態）。假設從暫態至穩態均需 5 倍時間常數（time constant）。（20 分）

申論題內容

⑶開關SW切入 2 端瞬間，放電時間常數τ ₂=?，v_C =?，i_C =?

詳解 (共 3 筆)

詳解提供者：大家加油.一起努力(已上榜)

時間常數=RC=10k x 4u = 40ms

題目有給從穩態切入2 所以電容已先充100v的電壓

瞬間是短路Vc(0)=100v

ic(t)=電容電流相反 -100/15k=-6.67mA

詳解提供者：雯雯

Vc=100v ic=6.66mA rc=40ms

詳解提供者：陳明福

t=40ms

Vc=33.33V

Ic=0A
