試卷：102年 - 102 高等考試_一級_機械工程：策略規劃與問題解決#44318
科目：策略規劃與問題解決(機械工程)
年份：102年
排序：0

題組內容

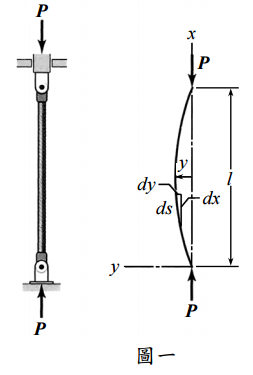

一、圖一表示兩端絞接（pined ends）長度為 l 的柱（column）狀結構受力圖，右方圖表示該柱受力後的彈性變形位移狀態。

申論題內容

⑶若有某柱狀結構如圖一所示，截面積為中空圓形，已知柱長為 l ，材料質量密度為 ρ ，彈性模數為 E，承受軸向力 P。設計外徑為 d _o 及內徑為 d_i ，同時需滿足已設定的允許壓應力（ σ _c,all ）及滿足已設定的臨界挫屈應力（ σ _{cr, all} ），試規劃並寫出最小重量柱結構設計的數學式。（8 分）
