申論題

申論題資訊

試卷：111年 - 111 台灣中油股份有限公司雇用人員甄試_公用事業輸氣類、油料操作類、天然氣操作類：電腦常識、機械常識、電機常識#113713
科目：A.電腦常識、B.機械常識、C.電機常識
年份：111年
排序：0

詳解提供者：peter

我的解法是
先將電路的電壓源短路，電流源開路，算Rth
這樣Rth就是 4 Ω，因為電流源開路了 2 Ω就沒作用了
那最大功率就是Rth = R 就會是最大功率了
(詳情請參考基本電學第四章，最大功率轉移)

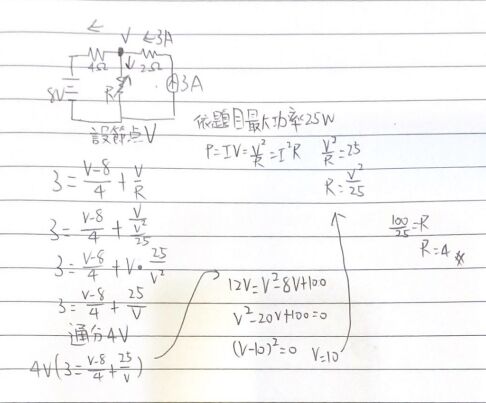

詳解提供者：果凍

提供不一樣的寫法字醜和圖畫不好請見諒

詳解提供者：陳易通

用戴維寧就可以直接求出來，壓短流開電流源開路了不用算，只剩4歐姆，戴維寧等效電阻就等於4歐姆。

最大輸出功率是[負載電阻=戴維寧電阻]

詳解提供者：Janie

求解

詳解提供者：paul087011

這題其實W是多給的，戴維寧最大功率不需要W就能算
甚至Rth還能直接看出來

但當時最大功率那章節我直接跳過沒念，根本沒想到要用戴維寧

所以最後靠迴路電流法搭配它多給的W解方程式暴力硬解也能求出正確答案

我想命題者多給那個W大概也是為了提供線索給人一點挽救機會吧
