2.如【圖 2】所示之電路，試求 a、b 兩端的等效電阻為____歐姆(Ω)。6099fd0f4742f.jpg

詳解 (共 7 筆)

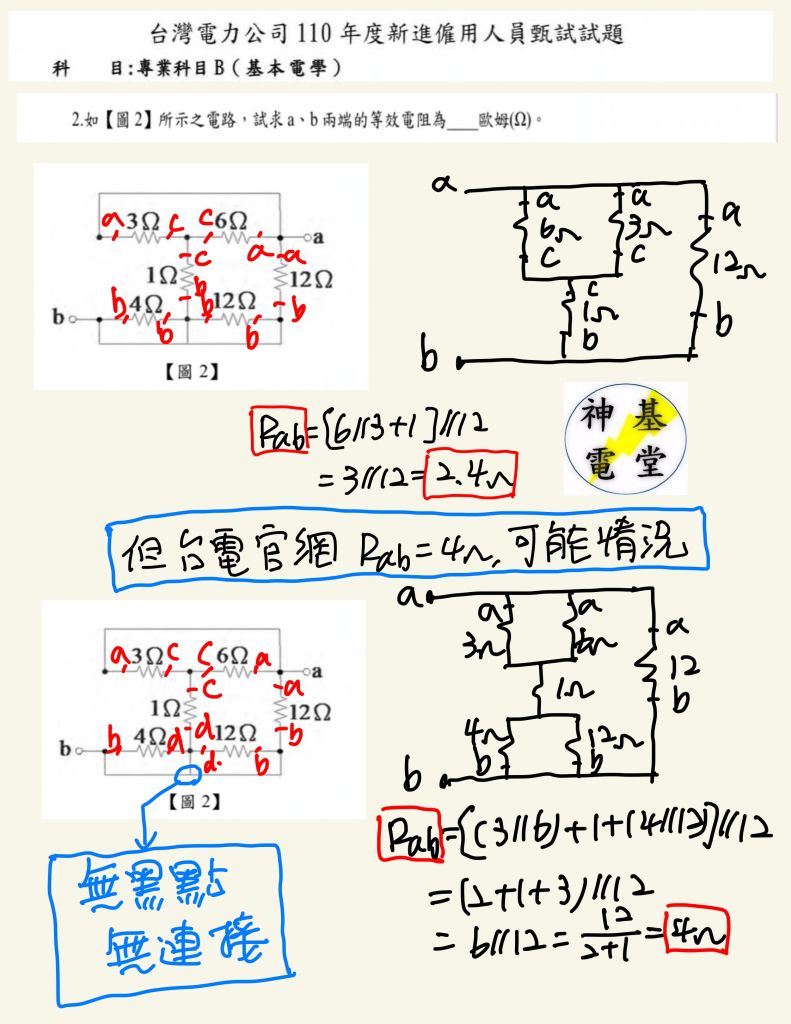

詳解 提供者：good1234

點這裏免費看110年台電基電【僱員】20題【填充題】全部詳解

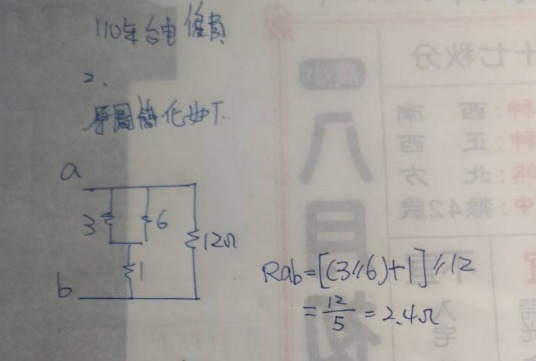

詳解 提供者：阿中-絕不開分身按讚

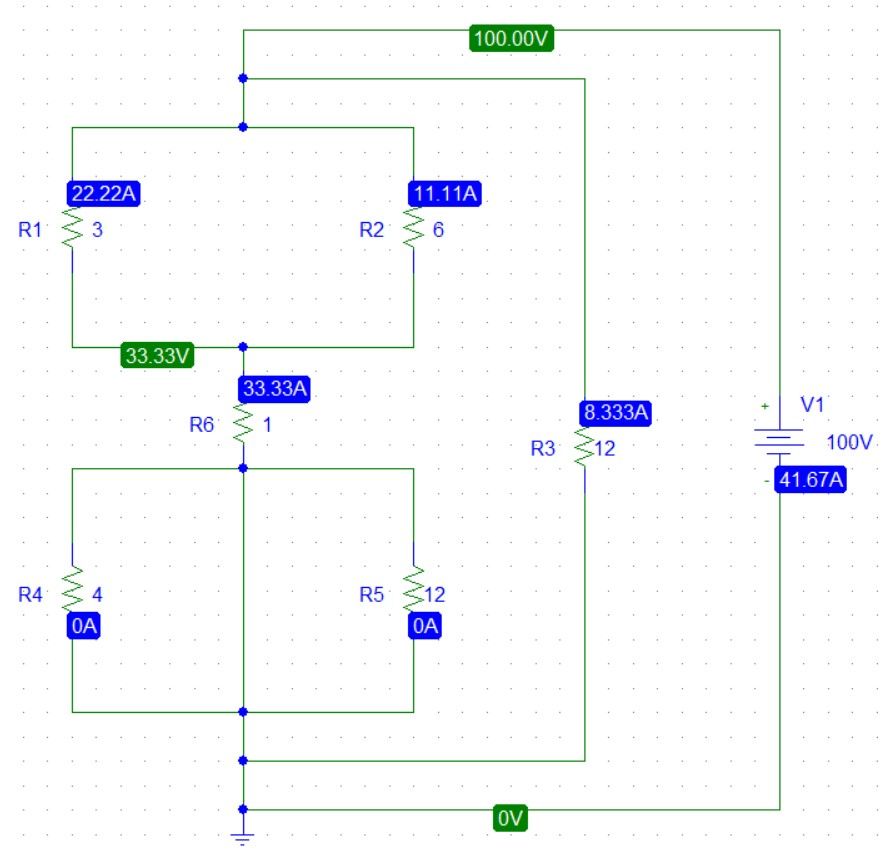

詳解 提供者：Old Lu

RT=V/I=100V/41.67A

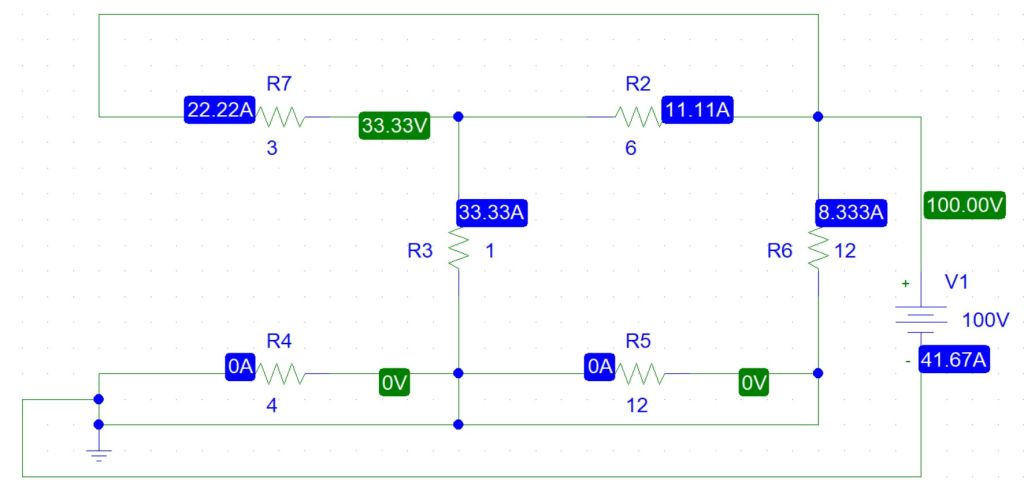

換個方向再看一次



詳解 提供者：☆○奕軍●★


詳解 提供者：Old Lu

參考答案影片

參考答案影片

編輯討論


詳解 提供者：☆○奕軍●★

To:STILL

應該沒有  有人會把圖跟原理弄混

圖下面的4跟12歐姆

不算被短路線替代  因為沒有接點

只能算並聯

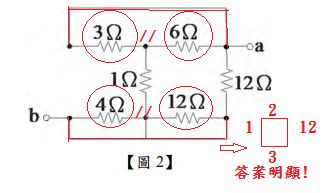

詳解 提供者：STILL

這題有爭議吧?題目感覺像出錯
