7.內部構造複雜之物件，所繪投影視圖之虛線必縱橫交錯，不僅繪製不易且讀圖更感困難，對此便會運用剖視圖來呈現，其中半剖面圖是將物件______剖切。(請以最簡分數表示)

詳解 (共 2 筆)

詳解 提供者：貓貓

1/4

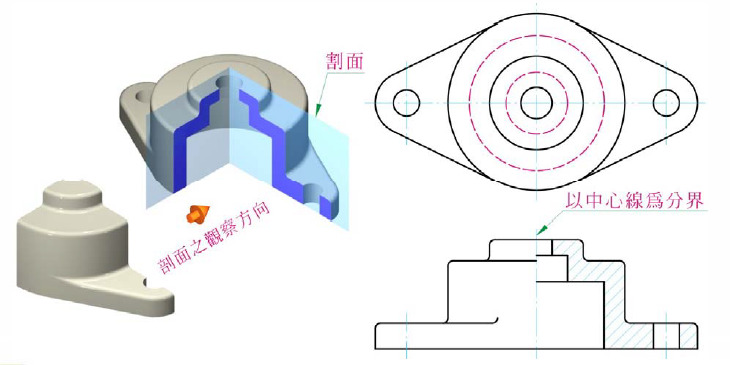

1.假想有一割面沿物體之中心位置切除四分之一，所得之視圖稱為半剖面圖

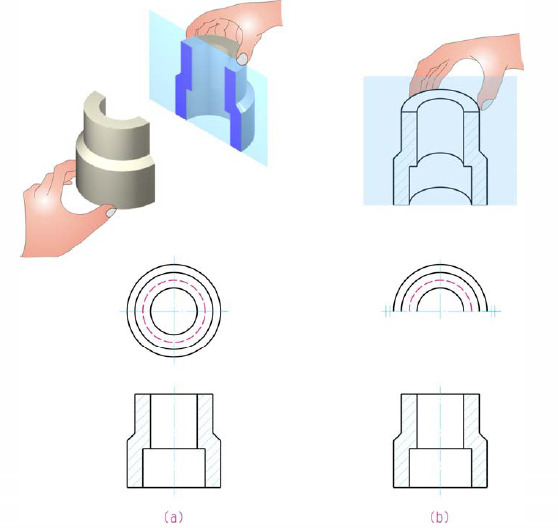

2.割面將物體整個分割為二，移去前部分，以表示其全部被割切狀況之剖視圖，稱為全剖面圖


詳解 提供者：Poa
1/4
