101年 - 101 全國高級中等學校學生技藝競賽考試_工業類:數位電子#139448

1. 有一個1000 Hz的正弦波信號，若要在示波器上觀察到1~2個週期的波形，則示波器時基要調到哪一個比較接近: (A)5 ms/div (B)2 ms/div (C)0.5 ms/div (D)0.2 ms/div

2. MB 的記憶體至少需幾條位址線來定址？ (A)8 條 (B)10 條 (C)16 條 (D)24 條

3. \(F (A ,B ,C) ＝ \Sigma(0 ,2 ,3 ,4 ,6 ,7 )\) 化成最簡函式為 \(F (A ,B ,C ) ＝\) (A)\(B + C\) (B)\(AC' + B\) (C)\(BC + C'\) (D)\(B + C'\)

4. TTL 正邏輯位準在輸出端，高電位與低電位的電壓定義範圍如何？ (A)0.4V 以下為Lo、4.0V 以上為Hi (B)0.8 V 以下為Lo、2.0V 以上為Hi (C)0.4V 以下為Lo、2.4V 以上為Hi (D)2.4V 以下為Lo、0.8V 以上為Hi

5. 如下圖所示電路，CLK輸入為1KHz脈波信號，請問輸出Q的頻率為何?

(A)500Hz (B)1KHz (C)2KHz (D)0Hz

6. 當CLK為1KHz時，以下哪個正反器的輸出不是500Hz? (A)(B)(C)(D)

7. 使用示波器觀察邏輯信號時，以下敘述哪個正確? (A)輸入模式可以選擇DC檔以觀察邏輯信號之直流準位 (B)輸入模式可以選擇AC檔以觀察邏輯信號之直流準位 (C)輸入模式可以選擇GND檔以觀察邏輯信號之直流準位 (D)可以先用HORIZONTAL鈕將垂直掃描軌跡歸零

8. 以三用電表量得AC110V，其電壓之峰對峰值約為 (A)410V (B)220V (C)110 V (D)310V

9. 下列有關基本邏輯IC中的TTL與CMOS描述，何者不正確？ (A)CMOS的IC不易受雜訊干擾，所以未用的輸入端可空接，不會影響正常運作 (B)當CMOS的電源電壓(VDD)為5V，且接地電壓(VSS)為0V時，其邏輯『0』的低準位輸入電壓(VIL)範圍為0V至1.5V (C)當CMOS的電源電壓(V DD)為5，且接地電壓(VSS)為0V時，其邏輯『1』的高準位輸入電壓(VIH)範圍為3.5V至5V (D)74LS00為TTL的IC，4001為CMOS的IC

10. 下圖所示若兩個反及閘皆為開集極輸出閘，其輸出F為

(A)\((XYWZ)'\) (B)\((XY)'+(WZ)'\) (C)\((XY)'\cdot(WZ)'\) (D)\((XY)'+(W'Z')\)

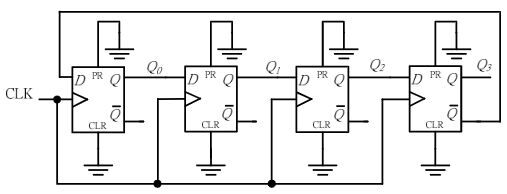

1. 如下圖所示，初始值 Q3Q2Q1Q0 的值為0000，請問CLK輸入6個脈波後，輸出 Q3Q2Q1Q0的值為何?___________。

2. 使用如下圖(左)之 T 型正反器設計一同步計數器，其輸出的十進位數值狀態如下圖(右)，請問在使用最少之邏輯閘情況下，至少需要用到幾個 T 型正反器?__________個。

3. 如下圖之計數器，假設初始狀態為 000，若輸入 CLK 之頻率為 10KHz，請問輸出 C 之頻率為何?___________Hz。

4. 如下圖，當 Start 信號由〝1〞變成〝0〞後，若輸入 Clock 的頻率為 100KHz 之方波，Q0的工作周期為____________。

5. 兩個8位元有號數相加 \(11111111b+10000001b=\)______________________(以二進制表示)。

6. 全減器的信號輸入為 \(x, y, b\_in\)，輸出為 \(d, b\_out\)，請寫出 \(b\_out\) 的邏輯方程式，\(b\_out =\)_______________。

7. 如下圖所示，求 Vin = _____________________。

8. 如下圖所示，求 Vo = _____________________。

9. 假設 VBE=0.7V，β=99，求E極的輸入阻抗=__________。(需精確解)

10. 如下圖，求 vo和 v1, v2 的關係式。____________________________

1. 下圖為一 OPA 電路，請畫出 Vo 波形並標示清楚和 Vin之電壓和時間關係。

(A) 列出狀態激勵表

(B) 卡諾圖化簡並列出布林代數式

(C) 電路圖

3. 請使用一個理想 OPA 設計一非反相之放大器，使 Vo=10(Vx+Vy) (V)。
