⑴求輸入電壓端的直流（DC）偏壓值以及VBIAS的下限值。（10 分）
⑵假設電流源I為理想電流源，求Ro以及小信號增益vo/vi。（10 分）
⑴求vO/vI。（10 分）
⑵若兩個理想運算（OP）放大器的輸出極限均為±VMAX，跨在負載RL上的輸出電壓 vO的上下限各為多少？若要使此上下限達到最大，應如何安排此放大器的三個電 阻值？（10 分）

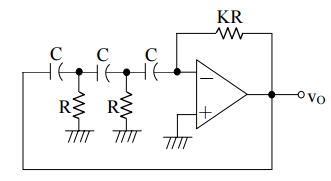

【已刪除】三、如下圖所示，為一個由理想運算（OP）放大器所構成的相位移（phase shift）振盪 器。求振盪頻率以及達到振盪所需的 K 值（20 分）。
⑴若RS＝R＝1 kΩ，R1＝100 kΩ，RL＝3 kΩ，求增益vO/vS。（10 分）
⑵畫出此電路的回授網路，並以放大器輸入端與輸出端的連接方式來說明此電路的 回授型態（feedback topology）。（10 分）
⑴在一個由單一雙極性電晶體（BJT）所構成的共射極放大器中，電晶體中那一個 電容會對高頻截止頻率有決定性的影響，簡要地說明理由。（10 分）
⑵畫出單一電晶體動態 DRAM 單元（dynamic RAM cell）的電路圖，包括字組線 （word line）以及位元線（bit line），並簡要地說明為何這種 RAM 需要做復新 （refresh）？（10 分）
