無年度 - 視覺傳達設計-共同科目 乙級(圖學)#24314

科目：視覺傳達設計-乙級 | 選擇題數：115 | 申論題數：0

試卷資訊

所屬科目：視覺傳達設計-乙級

選擇題 (115)

1.展開圖中的線長都應該是 (A)實長(B)可以透視圖法表示(C)虛長(D)製圖者自己標明。
2.一平面與三個主要投影面都不垂直時，此平面為 (A)剖面(B)割面(C)半剖面(D)歪面。
3.一個三角柱體是一個 (A)三面體(B)四面體(C)五面體(D)六面體。
4.物體的交線如為曲線時，則至少要求出幾個交點，才能完成此曲線 (A)二交點(B)三交點(C)四交點(D)五交點。
5.線條重疊時，優先畫的線是 (A)虛線(B)實線(C)細線(D)分段線。
6.輔助視圖主要是用來表示 (A)邊視圖(B)端視圖(C)傾斜面(D)前視面。
7.輔助視圖中的R.P線是表示 (A)基線(B)參考面(C)法線(D)傾斜面。
8.直線與圓弧相切，切點的位置在通過圓弧圓心的 (A)斜線(B)平行線(C)垂直線(D)歪線 上。
9.若物體具有歪面需利用 (A)一次輔視(B)二次輔視(C)斜投影(D)等面投影 來製圖。
10.由俯視圖投影所得之輔視圖可顯示物體之 (A)高(B)寬(C)深(D)長。
11.視圖中之主要尺寸度量為 (A)高、長、寬(B)高、深、厚(C)寬、高、深(D)厚、深、長。
12.平行透視表示在圖中為 (A)有二個消點(B)有三個消點(C)有四個消點(D)深度方向的消點。
13.等角圖中繪製正立方體，其稜邊之比例為 (A)1:2:1(B)1:2:2(C)2:1:1(D)1:1:1。
14.兩個或多個互相接觸之剖面，其剖面線方向應 (A)相同(B)不同(C)角度不同(D)方向相同間距不同。
15.設一圓錐度為100mm，錐度1：50，則其兩端直徑之差為(A)1mm(B)1.5mm(C)2mm(D)3mm。
16.標註不規則曲線尺寸時，常用 (A)等距法(B)半徑法(C)支距法(D)切線法。
17.凡不能用視圖或尺寸表達的部位，一般使用 (A)法線(B)角記(C)註解(D)線段 表示。
18.大徑：28mm，小徑：24mm，錐度1/16的錐柄長為(A)128mm(B)64mm(C)32mm(D)16mm。
19.透視圖上之投影線相互 (A)垂直(B)平行(C)交於一點(D)傾斜不相交。
20.曲面與曲面之交線為 (A)曲線(B)直線(C)中心線(D)虛線。
21.兩圓弧相切，切點一定在 (A)兩圓弧圓心的連線上 (B)兩圓弧半徑相乘的位置 (C)兩圓弧的弦上 (D)兩圓弧半徑相除的位置。
22.實線與虛線應避免穿越 (A)中心線(B)尺寸線(C)剖面線(D)延伸線。
23.旋轉剖面為旋轉 (A)30°(B)60°(C)90°(D)180°。
24.一平面通過圓球的內部，其交線為 (A)圓(B)橢圓(C)直線(D)點。
25.物體離投影面愈遠，所得正投影 (A)愈大(B)愈小(C)不一定(D)大小不變。
26.複斜面的邊視圖一定出現在 (A)前視圖(B)正垂視圖(C)輔助視圖(D)俯視圖中。
27.半剖面的分開線是 (A)實線(B)虛線(C)中心線(D)短折線。
28.等角圓就是內切於下列何項的橢圖 (A)正四邊形(B)60°菱形(C)45°平行四邊形(D)矩形。
29.投影線彼此平行，且與投影面夾60°角的投影是' (A)正投影(B)等角投影(C)斜投影(D)透視投影。
30.繪製長方型物體的斜視圖時，最長的線長應該放置在 (A)深度軸上 (B)水平或深度軸上 (C)水平或鉛直軸上 (D)鉛直或深度軸上。
31.平行投影之點置於 (A)近處(B)原處(C)無窮遠處(D)較近處。
32.在空間三度中的深度與下列何項有關 (A)前後(B)左右(C)上下(D)大小。
33.一點與定點保持一定距離運動其軌跡是為 (A)直線(B)一圓(C)曲線(D)拋物線。
34.在等角圖中三等角軸互夾 (A)45°(B)90°(C)120°(D)180°。
35.展開圖繪製法有三種，分別是 (A)平行法、放射線法、三角形法 (B)垂直線法、等角法及非等角法 (C)傾斜角法及四邊形法 (D)割面法、相切法及相交法。
36.於物體視圖標註尺寸分二種 (A)長度與距離(B)方向與角度(C)寬與厚(D)大小與定位。
37.稜柱的註明尺寸通常只須示出 (A)高及寬(B)深與寬(C)對角距離與長度(D)深及高。
38.在投影中視圖呈現實形則此圖形和投影面 (A)相交(B)垂直(C)平行(D)傾斜。
39.物體形狀逐漸變化或不規則時其斷面可採用數個 (A)全剖面(B)半剖面(C)移出剖面(D)斷裂剖面。
40.一正方體在等角投影中其頂面與水平面傾斜成 (A)30°(B)35°(C)40°(D)45°。
41.等角投影圖是屬於 (A)透視投影(B)斜投影(C)正投影(D)綜合投影。
42.畫橢圖較準確方法是 (A)四圓心法(B)八圓心法(C)平行四邊形法(D)同心圓法。
43.欲求一斜面的實形，需先求得其 (A)斜視圖(B)等角圖(C)透視圖(D)邊視圖。
44.一直線可通過之空間象限最多可以有 (A)4個(B)3個(C)2個(D)1個。
45.某平面的視圖形成一直線，則此面必與投影面 (A)垂直(B)平行(C)傾斜(D)交叉。
46.橢圓兩焦點與其軌跡上任何一點連線的和等於 (A)長軸之長(B)短軸之長(C)長軸之半(D)短軸之半。
47.向中央(中心)點投射的投影方法是為 (A)透視投影(B)正投影(C)斜投影(D)軸測投影。
48.阿基米德螺線是屬於 (A)漸開線(B)擺線(C)直線(D)不規則曲線。
49.對稱物體切割四分之一，形成內形、外形皆可者稱之為 (A)全剖面(B)半剖面(C)旋轉剖面(D)移轉剖面。
50.一直線與垂直投影面垂直，則垂直投影中可顯見 (A)一點(B)一斜線(C)一平面(D)與該直線同長的直線。
51.使用倍尺製圖是將物件 (A)放大(B)縮小(C)不變(D)不依比例 繪圖。
52.比例尺為1/4"＝1"，此又稱為 (A)1/2尺寸(B)1/4尺寸(C)1/8尺寸(D)全尺寸。
53.我國的國家標準，簡稱為 (A)DIN(B)ASA(C)CNS(D)JIS。
54.被工程界及科學界公認的工業語言是 (A)機械圖(B)工程圖(C)工業圖(D)構想圖。
55.表示單一零件或構件之圖，以為現場生產用之工作圖為 (A)詳圖(B)零件圖(C)配置圖(D)裝配圖。
56.代表目的物之面、邊及外形的圖樣均由 (A)點(B)線(C)面(D)體 所構成。
57.將設計圖曬印所得之圖為 (A)描圖(B)草圖(C)藍圖(D)原圖。
58.A1的製圖紙大小為 (A)841mm×1189mm (B)594mm×841mm (C)420mm×594mm (D)420mm×841mm。
59.量角器之功用為 (A)畫圓及圓弧 (B)度量長度 (C)測角度 (D)畫直線。
60.製圖所用之圖紙，其長寬比例為 (A)1:2(B)1√2:(C)1:√3(D)1:1/2。
61.以「6表示為1」之比例尺是 (A)足尺(B)放尺(C)縮尺(D)不變。
62.工程圖折疊存放時，A0圖紙應折成 (A)A1(B)A2(C)A3(D)A4。
63.分規之用途為 (A)畫圓及等分(B)度量及畫圓(C)等分及度量(D)畫圓、等分及度量。
64.在正投影中一點必須投影於至少 (A)二個相互垂直之主投影面上 (B)三個相互垂直之主投影面上 (C)一個水平投影面上 (D)一個垂直投影面上。
65.直線與投影面相交之交點稱為 (A)定點(B)基點(C)跡(D)足點。
66.圓錐曲線係以不同角度之平面切割直圓錐所形成之截口形狀，當切割平面垂直通過直圓錐之軸線時則形成截口之形狀為 (A)圓(B)橢圓(C)等腰三角形(D)拋物線。
67.在上墨製圖的過程中，使用圓規畫曲線及直線時，其順序為 (A)先畫直線再畫曲線 (B)先畫圓及圓弧曲線再畫直線 (C)直線及曲線不必講究順序 (D)先畫直線再畫圖弧最後畫圓。
68.與投影面成垂直之線，在投影面上為 (A)一點(B)一線(C)一面(D)一體。

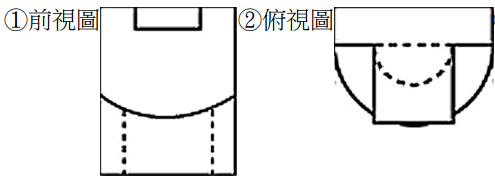

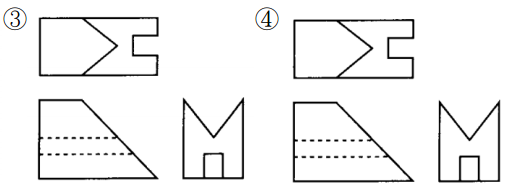

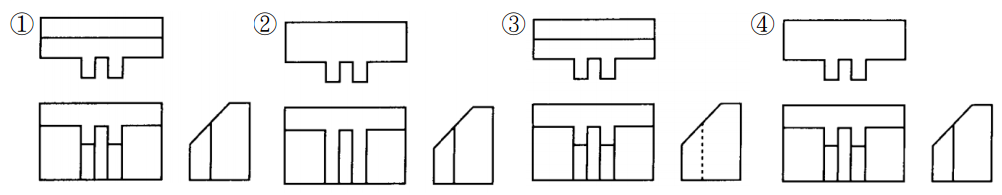

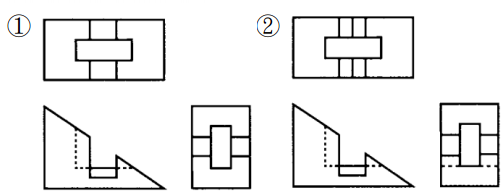

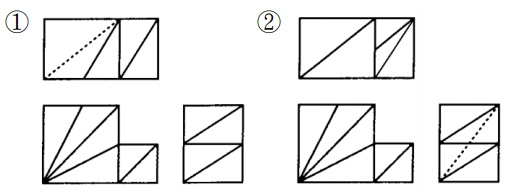

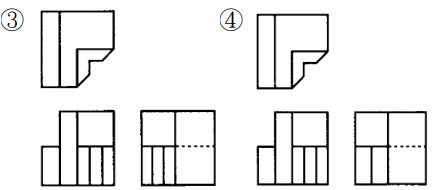

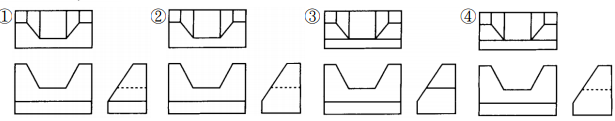

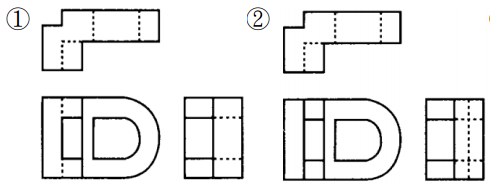

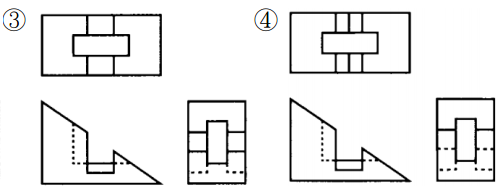

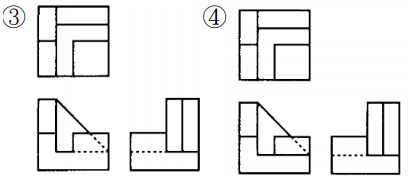

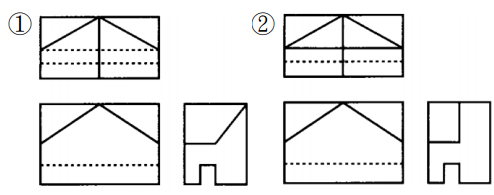

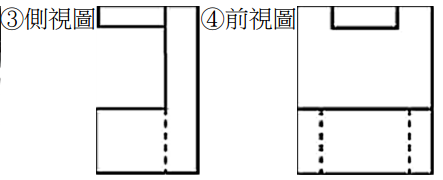

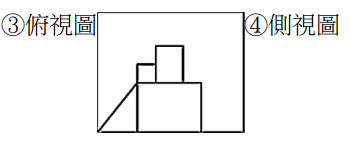

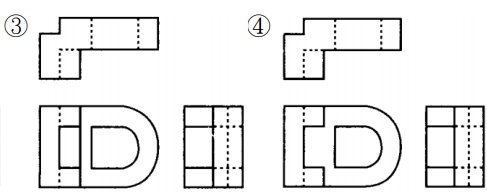

69.左立體圖形之三視圖下列何者正確 (A)(B)(C) (D)
70.左立體圖形之三視圖下列何者正確 (A)1 (B)2 (C)3 (D)4
71.左立體圖形之三視圖下列何者正確 (A)1 (B)2 (C)3(D)4
72.左立體圖形之三視圖下列何者正確 (A)1 (B)2 (C)3 (D)4
73.左立體圖形之三視圖下列何者正確 (A)1 (B)2 (C)3 (D)4
74.左立體圖形之三視圖下列何者正確
75.左立體圖形之三視圖下列何者正確
76.左立體圖形之三視圖下列何者正確
77.左立體圖形之三視圖下列何者正確
78.左立體圖形之三視圖下列何者正確
79.左立體圖形之三視圖下列何者正確
80.左立體圖形之三視圖下列何者正確
81.左立體圖形之三視圖下列何者正確
82.左立體圖形之三視圖下列何者正確
83.左立體圖形之三視圖下列何者正確
84.左立體圖形之三視圖下列何者正確
85.左立體圖形之三視圖下列何者正確
86.左立體圖形之三視圖下列何者正確
87.左立體圖形之三視圖下列何者正確
88.左立體圖形之三視圖下列何者正確
89.在剖視圖中割面可以轉折剖切，這些轉折處在剖視圖裡的表示，下列敘述何者正確 (A)用紅線表示 (B)用虛線表示 (C)不需表示 (D)以實線表示。
90.以第三角法繪製正投影視圖時，物體、畫面和觀察者之位置關係，下列敘述何者正確 (A)觀察者→畫面→物體 (B)畫面→物體→觀察者 (C)觀察者→物體→畫面 (D)觀察者→畫面→觀察者。
91.因物體的形狀左右對稱，其剖切方式以割面將物體的四分之一角切除，如此所得的剖面稱呼，下列敘述何者正確 (A)四分之一剖面(B)半剖面(C)全剖面(D)局部剖面。
複選題
複選題： 92.關於透視之名詞，下列敘述何者正確 (A)視點為觀察者眼睛直視所在的位置 (B)視線為由視點至物體上任何點之投影線 (C)消點為透視線在畫面上之垂直點 (D)地平面為觀察所在之水平面，該面與畫面平行。
複選題
複選題： 93.繪製工程圖時，何種情形使用實線線條 (A)中心線(B)假想線(C)尺度線(D)圖框線。
複選題
複選題： 94.請問何者為正確的圖學繪製觀念 (A)使用鉛筆繪製線條或針筆上墨時，上墨的順序：曲線→直線 (B)繪製線條粗細順序：實線→虛線(C)組合圖形中， 隱藏線為實線 (D)組合圖形中，輪廓線為粗實線。
複選題
複選題： 95.下列哪些敘述為正確的透視概念 (A)一點透視通常又稱為成角透視 (B)於二點透視圖中，當視點愈近投影面，則左右二消失點之距離越小 (C)在二點透視圖中應該有兩個消失點 (D)三點透視的構成，包含兩點透視法，以第三個消失點作為高度空間的透視表達。
複選題
複選題： 96.左立體圖形之三視圖下列何者正確
複選題
複選題： 97.左立體圖形之三視圖下列何者正確
複選題
複選題： 98.關於正交投影視圖，下列敘述何者正確 (A)視線與圖面成直角 (B)立面圖 (C)不等角投影 (D)視線與圖面成45度角。
複選題
複選題： 99.不等角投影包括 (A)平行投影 (B)三角投影 (C)等角投影 (D)立面投影。
複選題
複選題： 100.關於兩點透視圖如下圖，下列敘述何者正確 (A)長方體中有一組邊緣和圖面平行 (B)水平軸向的比例會因深度後退而縮減 (C)長方體的邊緣和各個面都不平行於圖面 (D)所有軸向的比例都隨深度而縮減。
複選題

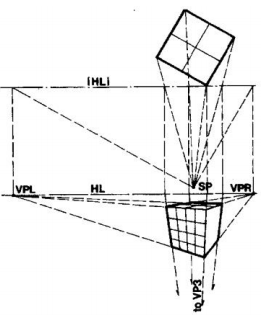

複選題： 101.關於三點透視圖如下圖，下列敘述何者正確(A)長方體中有一組邊緣和圖面平行 (B)水平軸向的比例會因深度後退而縮減 (C)長方體的邊緣和各個面都不平行於圖面 (D)所有軸向的比例都隨深度而縮減。
複選題
複選題： 102.透視圖基本元素包括 (A)駐點(B)視覺中心(C)水平線(D)斜角圖面。
複選題
複選題： 103.「點」在紙張上的構成表現，下列敘述何者正確 (A)產生線和方向 (B)產生體積和造形 (C)產生一種視覺平面 (D)分割空間。
複選題
複選題： 104.「點」在幾何學的定義，下列敘述何者正確 (A)點是無限小 (B)點沒有大小 (C)點的大小取決於外框參考體 (D)點具有面積。
複選題
複選題： 105.「線」在幾何學的定義，下列敘述何者正確 (A)線沒有寬度 (B)線沒有深度 (C)線沒有長度 (D)線沒有面積。
複選題
複選題： 106.關於線的表現形式，下列敘述何者正確 (A)線分割空間 (B)線產生立體感 (C)線產生移動感覺 (D)連接線與邊所構成的內部空間。
複選題
複選題： 107.「面」在幾何學的定義，下列敘述何者正確 (A)沒有造形 (B)長度和寬度的二度空間形式 (C)連接線或邊所構成的內部空間 (D)具有空間。
複選題
複選題： 108.從概念而言，下列對「體積」的敘述何者正確 (A)某一平面不同方位運動所構成的 (B)具有三度空間 (C)被各種平面所封閉 (D)連接線或邊所構成的內部空間。
複選題
複選題： 109.繪圖時細的實線表示，下列敘述何者正確 (A)物體的輪廓(B)隱藏的部份(C)物體的尺寸(D)中心線。
複選題
複選題： 110.繪製正多邊形的已知條件之一，若為已知正多邊形時，下列敘述何者正確 (A)外接圓的尺寸(B)邊長(C)頂點(D)外角和。
複選題
複選題： 111.以四心圓法繪製橢圓形時，針對長軸和短軸敘述何者正確 (A)互成垂直(B)互成平行(C)互成30度角(D)互成等分。
複選題
複選題： 112.下列製圖之敘述何者正確 (A)正投影中的視線角度相互垂直 (B)直綫和圓弧相切，切點和圓心的連線和該直線的夾角90° (C)正投影中的視線角度成60° (D)直綫和圓弧相切，切點和圓心的連線和該直線的夾角45°。
複選題
複選題： 113.下列製圖之敘述，何者正確 (A)兩圓弧相切，切點在兩圓弧圓心的連心線上 (B)要讓所有的投影線都相互平行，觀察者須站在無窮遠 (C)正投影中的視線角度成45° (D)虛線與虛線角度相交時其頂點相接。
複選題
複選題： 114.關於投影圖之敘述，下列何者正確 (A)正投影三視圖上的正圓，等角圖會變成橢圓 (B)在等角投影圖中，代表高度、寬度、深度的三條軸線，所形成之三個夾角均相等，互成90度 (C)正投影三視圖上的正圓，等角圖會變成扇形 (D)在等角投影圖中，代表高度、寬度、深度的三條軸線，所形成之三個夾角均相等，互成45度。
複選題
複選題： 115.有關下列造形之組成，下列敘述何者正確 (A)正二十面體是由20個三角形組成 (B)十二面體是由15個五邊形組成 (C)十六面體是由16個正方形組成 (D)十八面體是由6個八邊形組成。

申論題 (0)
