100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_電機工程技師#39205

科目：電機機械 | 年份：100年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (6)

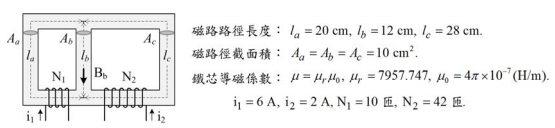

【已刪除】一、假設如下圖所示的鐵芯磁路中沒有任何漏磁效應，且磁場在同一路徑中均為均勻分 佈，試計算圖中流過鐵芯中間（磁路徑lb）的磁通密度BB b為多少特斯拉（Tesla）？（ 20 分）
二、如果一台額定為 1.0 kW、200 V 之直流並激式電動機的磁場電路總電阻為 500 Ω， 定子電樞電路的電阻為 0.5 Ω。若在不加任何機械負載至其轉子轉軸且供應額定電 壓至定子線圈時，此電動機仍然必須由電源端汲取 0.4 A 的電流，而此時其轉速為 1200 轉/分（rpm）。若不改變輸入電壓並逐步的增加此電動機轉軸上的機械負載，而 使得其總輸入的功率達到額定值時，試求出此時電動機的轉速為多少 rpm？（20 分）
三、若一台三相，額定線電壓為 208 V 的 60 Hz 四極鼠籠式感應電動機其定子線圈電阻 為 0.12 Ω、定子線圈漏電抗為 1.0 Ω；等效至定子側的轉子線圈電阻亦為 0.12 Ω、 轉子線圈漏電抗則為 1.1 Ω；而鐵芯部分的等效磁化電抗為 60 Ω、鐵芯損失等效電 阻則為 120 Ω。試求當外加額定電壓條件下，此一電動機於啟動瞬間的定子電流為 多少 A？而這時電動機的轉差率（Slip）又為多少%？（20 分）
四、某三相、Y 型連接之同步發電機額定相關參數為：100 kVA、440 V、50 Hz、同步電 抗為每相 0.7 Ω 且定子線圈電阻可以忽略。若將其輸出端電壓維持在額定大小，試 求此發電機的端點分別連接至⑴100 kW 及
⑵100 kVar 兩種負載情況下的電壓調整率 及效率各為多少%？（20 分）
五、如下圖所示的一台具有八個定子磁極及六個轉子磁極的開關磁阻式步進電動機，若 提供予驅動各對定子磁極（如 aa'、bb'、cc'及 dd'）的電壓源如圖中所示，則試問此 一電動機的旋轉方向是順時針還是逆時針？而欲使此一電動機的轉子完整轉動一週 （即機械角 360 度）又需要多少時間（以 T 為單位）？（20 分）
