100年 - 100 公務升官等考試_薦任_土木工程、結構工程：結構學#33329

科目：結構學 | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

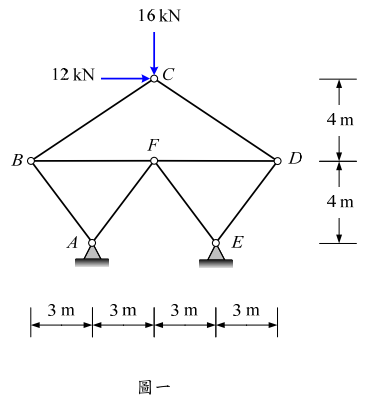

【已刪除】一、求圖一桁架中各桿件的軸力。A 與 E 處均為鉸支承。（25 分）

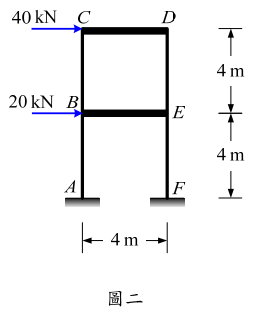

【已刪除】二、試用傾角變位法（slope-deflection method），求圖二剛架各桿件之端點彎矩，並繪 此剛架之彎矩圖（將圖畫在桿件的受壓邊）。假設水平桿件 CD 及 BE 為完全不可 變形的剛性桿件；其餘桿件僅考慮撓曲變形，且均具相同之撓曲剛度 EI。A、F 處 均為固定支承。（25 分）
【已刪除】三、圖三所示的梁，總長度為 L，受一集中力 P 作用於 B 點；其左端 A 為鉸支承，而 右端 C 可在垂直方向移動但不能轉動。梁的撓曲剛度 EI 為常數。試用共軛梁法 （conjugate-beam method），求 B 點的垂直變位及 A 端的轉角。（25 分）

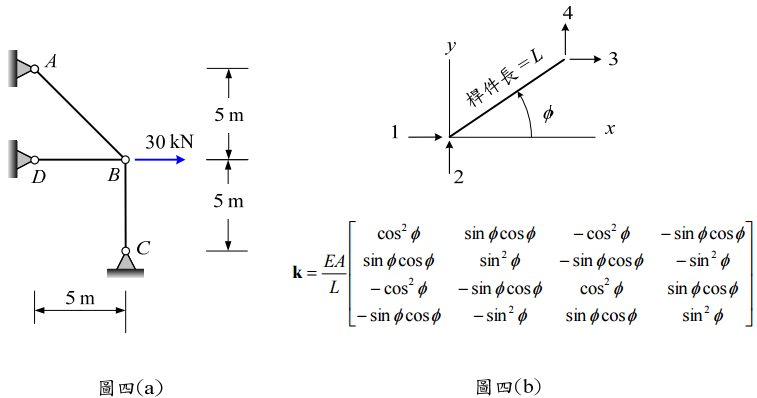

【已刪除】四、試求圖四(a)桁架之勁度矩陣，並求結點 B 的水平與垂直變位。所有桿件具相同的軸向剛度 EA = 8000 kN。桿件勁度矩陣 k 可參考圖四(b)。（25 分）
