一、量體組合之圖形表現（40 分）
今有下述三個幾何量體：
量體 1.正立方體（邊長 8cm）
量體 2.正角錐體（底部為正方形，邊長 4cm，高 4cm） 量體 3.正圓筒體（圓之半徑為 2cm，高 4cm）
請以（量體 1 切挖掉兩個小正方體 2×2×2cm3 ）加上量體 2 及 3，進行正交與非正交
方式之自由組合，並繪製出兩組之各向立面圖及雙消點透視圖。
（注意：a.圖面比例尺自訂；b.請加陰影效果，光源方向自訂；c.所謂「正交」意指 各量體以 90°角度相交組合。）
【已刪除】

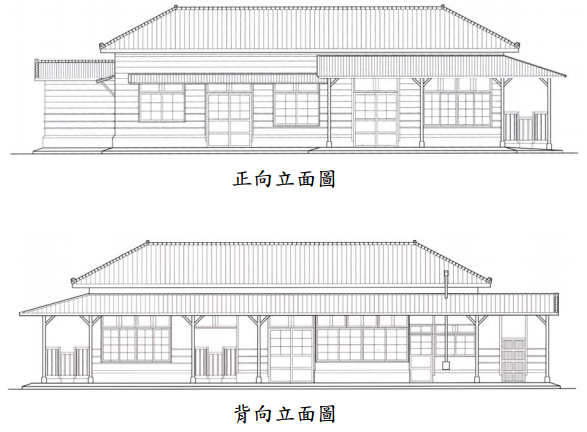

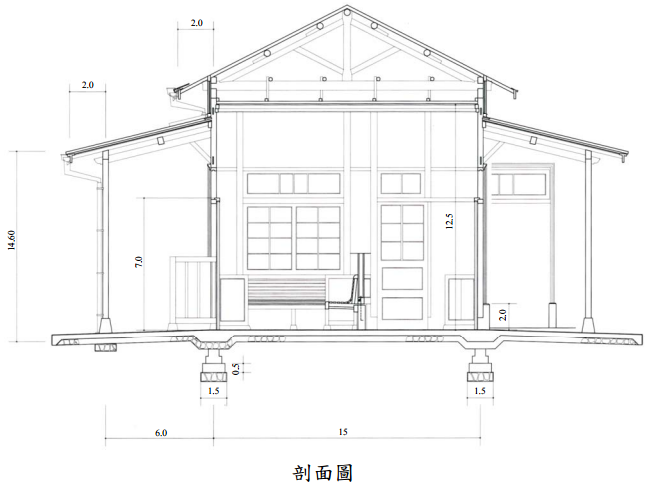

二、建築圖形表現（60 分） 下列圖面為某鐵路車站之平面、立面及剖面圖（以上圖面之比例關係請自行掌握）， 請根據這些圖面繪製出剖面透視圖及等角透視圖各一（圖面比例尺自訂，側向立面 請自行假設）。
