1 在二極體的I-V關係式 ID=IS()中， VT為： (A)爾利（Early）電壓 (B)熱（thermal）電壓 (C)臨界（threshold）電壓 (D)偏移（offset）電壓
2 相較於開路（open circuit）的 pn 接面，逆偏下的 pn 接面： (A)空乏區寬度減少 (B)擴散電流（diffusion current）增加 (C)空乏區內的位能障礙增加 (D)空乏區內的空間電荷減少
3 利用何種物理實驗效應可以判定出半導體是屬於正（P）型或負（N）型？ (A)霍爾（Hall）效應 (B)光電效應 (C)黑體輻射效應 (D)磁鐵磁性吸引效應
4 若P-N接面二極體之導通電壓為 0.7 V，且導通電阻值為 0 Ω。若Vi = 5sinωt (V)，且電容之初始電壓為 0 V，假設不考慮電容內阻，下列敘述何者最正確？
 (A)ω越小，Vo之峰值（peak value）不變，谷值（bottom value）變小
(B)電容越小，Vo之漣波（ripple）越小
(C)ω 越大，漣波越大
(D)電阻越大，Vo之漣波越大
5 雙極性接面電晶體（BJT）在主動區（active region）操作下，其偏壓方式為： (A)B、E 間逆偏，C、B 間順偏 (B)B、E 間順偏，C、B 間逆偏 (C)B、E 間及 C、B 間均逆偏 (D)B、E 間及 C、B 間均順偏
6 如圖所示放大器，若電晶體操作於順向主動區（forward active region）且忽略爾利效應（Early effect），Vi為輸入，Vo為輸出，下列敘述何者最正確？ (A)該放大器為同相放大器 (B)增加直流偏壓Vb可增大增益 (C)減低電阻值（R）可增加電晶體電流 (D)提高VCC可增加增益
7 若一BJT之射極接面為順向偏壓，其集極端為開路致IC =0，則此電晶體工作在那一個工作模式？ (A)主動模式（active mode） (B)反向主動模式（reverse active mode） (C)截止模式（cutoff mode） (D)飽和模式（saturation mode）
8 圖示為 npn 雙極性接面電晶體（BJT）的特性曲線圖，則橫軸、縱軸的變數分別為： (A)vBE、iC (B)vCE、iC (C)vBE、iB (D)vBC、iB
9 當一 n 通道增強型 MOSFET，工作於飽和區（saturation region）時，下列何者最正確？ (A)VDS≦VGS-Vt (B)VGD≦Vt (C)VGS≦Vt (D)Vt≦0
10 欲將 MOS 電晶體當作電子開關使用，電晶體應工作於何種區域？ (A)線性區 (B)崩潰區 (C)負電阻區 (D)截止區及飽和區
11 場效電晶體（FET）工作在飽和區（saturation region）的轉導（transconductance）gm定義為：

(A)  ,即當電壓vDS固定於VDS,電流iD對電壓vDS的變化率
(B),即當電壓vGS固定於VGS,電流iD對電壓vGS的變化率
(C)   ,即當電壓vDG固定於VDG,電流iG對電壓vDG的變化率
(D) ,即當電壓vGS固定於VGS,電流iG對電壓vGS的變化率
12 如圖所示之電路，若MOSFET之轉導值（gm）= 1 mA/V，且操作於飽和區（saturation region），C2 > C1。下列敘述何者錯誤？ (A)增加C2 將提升低頻之-3 dB頻率（ωL） 1 kΩ 1 kΩ (B)減少C1 將提升低頻之-3 dB頻率（ωL） (C)本電路為同相放大器 (D)加大gm將提升放大器之低頻-3 dB頻率（ωL）
13 如圖的共集（CC）放大器（其偏壓電路未繪示），設電晶體工作於主動模式（active mode），其小訊號參數gm、re、rπ均為已知，輸出電阻ro→∞，則此放大器之輸入電阻Rin（不含Rsig）為： (A)rπ + RL(B)re + RL(C)(β+1)(rπ + RL)(D)(β+1)(re + RL)
14 理想電壓放大器的輸入阻抗與輸出阻抗分別為： (A)∞、∞  (B)0、∞ (C)∞、0 (D) 0、0
15 如圖所示之電路，若BJT操作在順向主動區（forward active region），轉導值（gm）為 10 mA/V，β=40，若忽略元件之輸出阻抗（ro），試求Vo / Vi=？ (A)-100 (B)-80 (C)-50 (D)-20
16 雙極性接面電晶體（BJT）共射接線組態下，射極–地間的電阻常並聯一電容（Emitter bypass capacitor），此電容之目的為： (A)降低射極的直流電壓 (B)升高射極的直流電壓 (C)提高輸入電阻值 (D)改善電壓增益
17 如圖之MOS差動放大器（differential amplifier），Q1=Q2，其臨界電壓（threshold voltage）Vt=0.5 V，爾利電壓（Early voltage）VA→∞。當VG1=VG2=0 時，若電晶體工作於飽和模式（saturation mode），其汲 極電流ID與閘源電壓VGS的關係為ID=2(VGS-Vt)2 (mA)。 則當VG1=VG2=0 時，RD之最大值可為多大，而仍可維持電晶體工作於飽和模式？ (A)3 kΩ (B)4 kΩ (C)5 kΩ (D)6 kΩ
18 圖示電路中vo為輸出電壓，本電路是何種電路？ (A)濾波器 (B)加法器 (C)緩衝器 (D)差動放大器
複選題
19 如圖所示之電路，若MOSFET操作在飽和區（saturation region）且轉導值（gm）為A/V；BJT操作在順向主動區（forward active region）且轉導值（gm）為A/V，β=100。若忽略元件之輸出阻抗（ro），試求Vo/Is=？

(本題送分)phpXe19wW (A)-1000 kΩ (B)-500 kΩ (C)-250 kΩ (D)-125 kΩ
20 某串級放大器，若第一級電壓增益為 40 dB，第二級電壓增益為 20 dB，則總電壓增益為何？ (A)20 dB (B)60 dB (C)800 dB (D)1000 dB
21 圖中理想運算放大器電路的放大增益為何？ (A)4.5 V/V (B) 5.5 V/V (C)9 V/V (D)10 V/V
22 考慮下圖理想運算放大器電路，若運算放大器的輸出電流io=0.2 mA，電晶體的電流增益β=99，則電阻R應為多少？ (A)250 Ω (B)500 Ω (C)750 Ω (D)1 kΩ
23 有一電路如下圖所示，若Z2 為純電容，Z1 與Z3~Z5 均為純電阻R，所有阻抗Z1~Z5 的絕對值均相等且不為零，且所有放大器U1 及U2 均為理想運算放大器，V1 為交流電源。試問等效輸入阻抗Zin為何？ (A)純電感+jX (B)純電容-jX (C)電感性阻抗 R+jX D B (D)電容性阻抗 R-jX
24 如圖所示之理想運算放大器電路，假設輸入為一弦波（sinusoid）訊號，Ao = ∞，RC = 10 ns，且此電路放大輸入訊號之大小 10 倍，則輸入弦波之頻率約為何？ (A)0.8 MHz (B)1.2 MHz (C)1.6 MHz (D)3.2 MHz
25 如圖為一 MOSFET 共源極架構放大器，假設電晶體之爾利電壓（Early voltage）為無窮大，下列何者不是其低頻響應的極點頻率？
26 下圖中R1 = 4 kΩ、R2 = 6 kΩ、C1 = 1 pF。則此電路之-3 分貝頻率約為多少？ (A)15.9 MHz (B)26.5 MHz (C)39.8 MHz (D)66.3 MHz
27 有一放大器電路的頻率響應轉移函數（transfer function）F(s)如下所示，其中 s = j ω = j2πf：若繪製相角∠F(s)的波德圖（Bode plot），試問在頻率 f =100 kHz 時的相角應落在下列何範圍內？ (A)+50°到+100°之間 (B) 0°到+50°之間 (C)-50°到 0°之間 (D)-100°到-50°之間
28 如圖所示之電路，假設 MOS 電晶體操作在飽和區，且電晶體特性為理想，求使其電壓增益下降為最大增益之 90%時之頻率為何？ (A)47.1 MHz (B)57.1 MHz (C)67.1 MHz (D)77.1 MHz
29 圖中為一韋恩電橋（Wien bridge）振盪器，要維持持續的振盪，所需的電阻 R 值為何？ (A)10 kΩ (B)15 kΩ (C)20 kΩ (D)60 kΩ

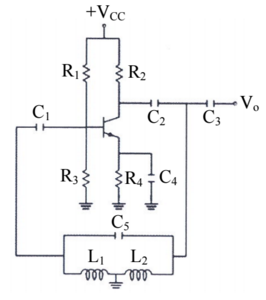

30 下圖是那一種振盪器電路？ (A)考畢子振盪器（The Colpitts Oscillator） (B)克拉普振盪器（The Clapp Oscillator） (C)哈特萊振盪器（The Hartley Oscillator） (D)韋恩電橋振盪器（The Wien-bridge Oscillator）

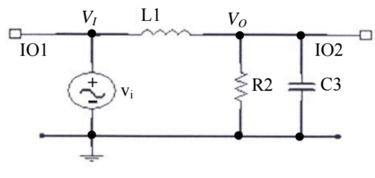

31 某一LCR被動式濾波器（passive filter）如下圖所示，試問該電路VO/VI轉移函數（transfer function）的數學表示式為何？

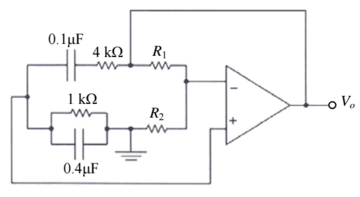

32 如圖所示之理想運算放大器振盪電路，其振盪頻率為何？ (A)100 Hz (B)200 Hz (C)300 Hz (D)400 Hz
33 下列關於傳輸延遲的描述何者最正確？ (A)傳輸延遲愈大代表操作速度愈快 (B)高至低傳輸延遲定義為輸出由高邏輯電壓從其 90%下降至其 10%所需的時間 (C)傳輸延遲不受負載電容的影響 (D)當功率消耗增加，傳輸延遲就會隨之增加

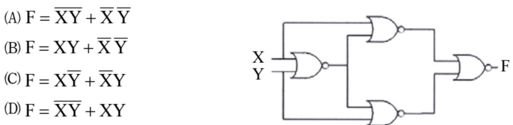

34 下圖由四個 NOR 閘組成之數位邏輯電路，其輸出 F 為何？

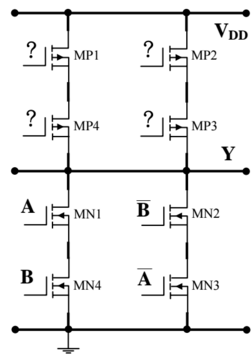

35 數位邏輯電路可分為下拉網路（pull-down network）與上拉網路（pull-up network）兩部分，今有一邏輯閘使用 NMOS 電晶體製作下拉部分，如下圖所示。試設計上拉部分 PMOS 電晶體互補的連線：
 (A) A 接 MP1、B 接 MP2、  接 MP3、  接 MP4
(B)  接 MP1、A 接 MP2、B 接 MP3、  接 MP4
(C) A 接 MP1、B 接 MP2、A 接 MP3、  接 MP4
(D) A 接 MP1、B 接 MP2、  接 MP3、B 接 MP4

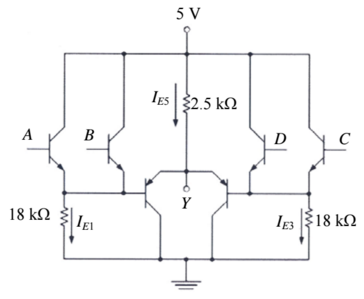

36 如圖所示之電路，若 A=5 V，B=C=D=0 V，則下列何者最正確？ (A)IE1 =0 mA (B)IE3 =0.239 mA (C)IE5 =1.72 mA (D)VY =5 V

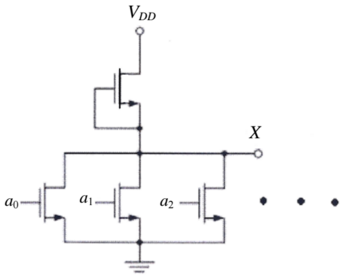

37 如圖所示之電路為一 n-bit 之位址解碼器（address decoder）。假設一記憶體安排為方形陣列（square array）型式，而行與列之位址解碼器採用如圖所示之方式，求 4K 記憶體所需之解碼器電晶體數目為何？ (A)384 (B)564 (C)896 (D)1024

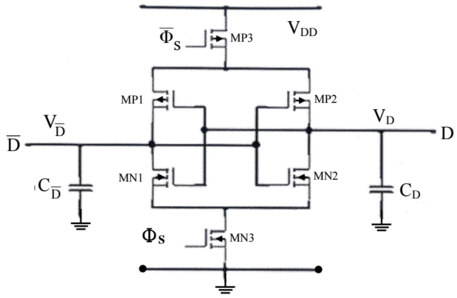

38 有一感知放大器（sense amplifier, SA）細部的電晶體電路如下圖所示，並顯示出等效寄生的電容CD、。當時脈ΦS=0 時，感知放大器不動作；當時脈ΦS=1 時，感知放大器才會動作。設每一對PMOS-NMOS 串聯路徑的轉移特性（voltage transfer characteristic, VTC）經適當設計後，其轉態的輸入準位為 0.5VDD，如下圖所示。若時脈ΦS=由 0 轉成 1 之前，已知位元信號線D、  的電壓分別為VD=0.4 VDD、 =0.6 VDD，當時脈ΦS=1 後，試分析位元信號線D、 D 最終穩定的電壓：
(A)信號線D最終穩定的電壓接近 0 V、信號線 D 最終穩定的電壓接近VDD
(B)信號線D最終穩定的電壓接近 0.3 VDD、信號線 D 最終穩定的電壓接近 0.7 VDD
(C)信號線D、  最終穩定的電壓接近 0.5 VDD
(D)信號線D最終穩定的電壓接近 0.6 VDD、信號線  終穩定的電壓接近 0.4 VDD
39 下列有關於 DRAM 電路儲存資料方式的描述何者最正確？ (A)資料儲存於電容 (B)資料儲存於正反器（flip flop） (C)資料儲存在閂鎖器（latch） (D)資料儲存於電感
40 記憶體晶片在 5 V 電源下，以 100 ns 週期連續操作，晶片功率消耗為 400 mW，在任一週期中有動作的所有邏輯的總電容約為何？ (A)0.8 nF (B)1 nF (C)1.6 nF (D)2 nF
