101年 - 101 地方政府特種考試_三等_電力工程、電子工程、電信工程：電路學#26254

科目：電路學 | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

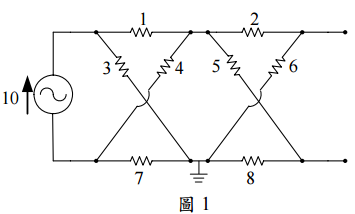

【已刪除】一、試求圖 1 所示電路（其中電阻元件之數值單位為歐姆，電流單位為安培，電壓單位 為伏特）之戴維寧等效電路及諾頓等效電路（只寫出求解過程即可）。（20 分）

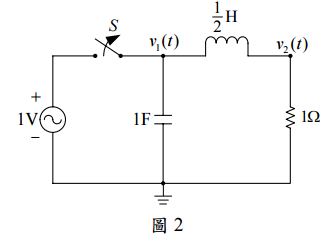

【已刪除】二、圖 2 所示電路，在t = 0將開關 S 打開，假設打開前電路已達穩定狀態，以頻域分析 法求電路中之節點電壓v1(t) 與v2(t) 。（20 分）
【已刪除】三、試設計一個由電感器及電容器組成的阻抗轉換器，將阻抗5000 歐姆轉換為歐姆，電路的操作頻率為 30×106 赫。（20 分）
四、試詳細說明電路的轉移函數之極點在複平面中的位置與電路穩定度的關係（請併考 慮重根情形）。（20 分）

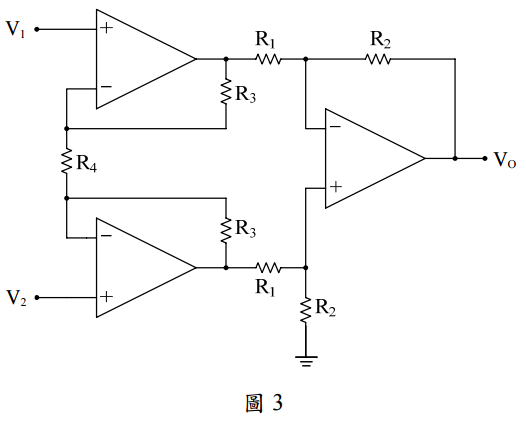

【已刪除】五、試求圖 3 所示電路之轉移增益  。（20 分）
