101年 - 101 專利商標審查特種考試_三等_電力工程、電子工程：電路學#26334

科目：電路學 | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

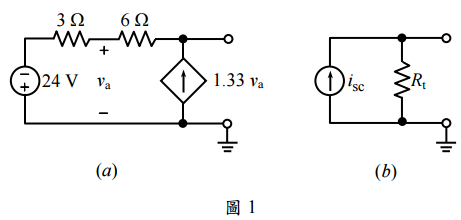

【已刪除】一、把圖 1(a)的電路轉換成如(b)的諾頓等效電路。（求解i sc與Rt）（20 分）

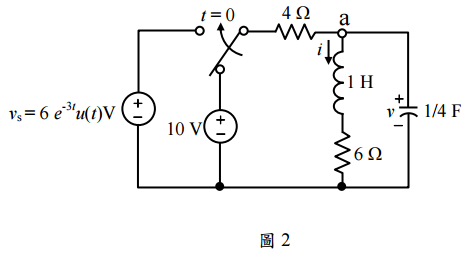

【已刪除】二、圖 2 之電路在t＝0- 時已經是穩態，求t >0 電容兩端電壓v(t)之全解。（20 分）

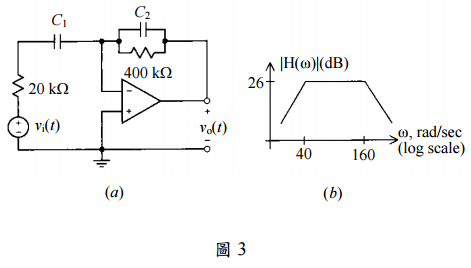

【已刪除】三、圖 3(a)中電路H(ω)＝vo/vi，若其波德圖（Bode Plot）如(b)所示，求C1（10 分）及C2之 值。（10 分）

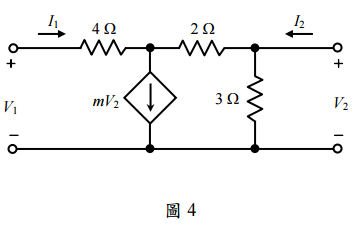

【已刪除】四、若 m = 2/3，求圖 4 電路之雙埠 Z 參數。（20 分）
五、負載 1（50 kW，電阻性）與負載 2（100 kVA，功率因數 0.86 落後）並聯。若其端 電壓為 10000 Vrms，求負載之總電流（Irms）（10 分）及總功率因數。（10 分）
