101年 - 101 專技高考_冷凍空調工程技師：空調工程與設計#26517

科目：空調工程與設計 | 年份：101年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：空調工程與設計

選擇題 (0)

申論題 (9)

一、空調系統冷凝器採用冷卻塔（cooling tower）提供的冷水來散熱。具有風扇驅動之 冷卻塔依水與空氣流動安排方式的不同，請舉出 3 種型式的冷卻塔，分別繪出各種 型式的示意圖並說明原理。（每一種 8 分，共 24 分）
1請畫出以溴化鋰（LiBr）水溶液為工作溶液的單效吸收式空調系統（single effect absorption air-conditioning）之示意圖，說明系統原理及各個元件的功能。（15 分）
2系統 COP 如何計算？（3 分）
3若驅動熱源為 80℃，冷卻水塔提供 35℃的冷水、冰水設計溫為 5℃，則理論上溴 化鋰水溶液之濃溶液濃度（質量百分濃度）應為何？稀溶液濃度為何？請由圖1 求出並說明如何求得。（8 分）

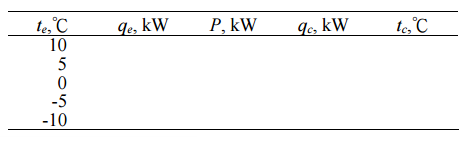

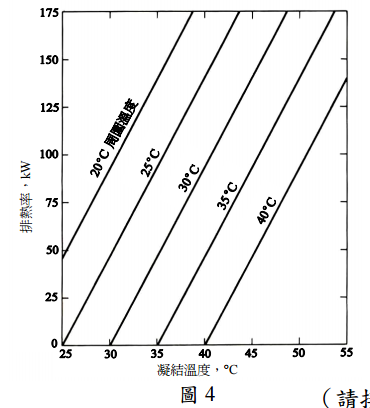

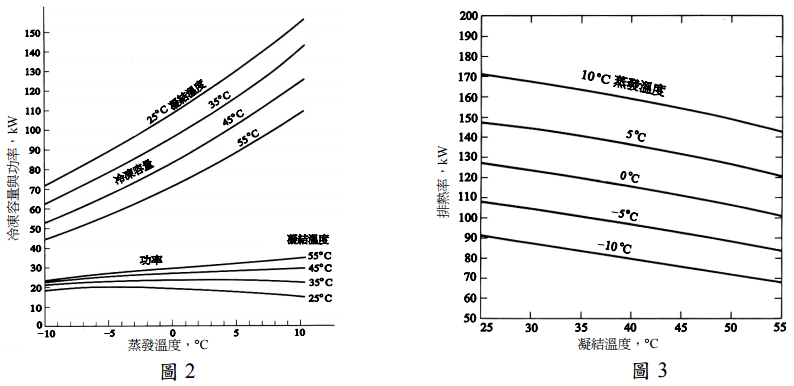

【已刪除】三、某空調系統之壓縮機的特性如圖 2 所示，其氣冷式冷凝器的排熱率如圖 3 所示，冷 凝器的性能如圖 4 所示，請由這三個圖找出當周圍溫度為 30℃時，凝結單元之特性， 也就是列出下表的數值。其中qc為冷凝排熱率、qe為冷凍容量、P為壓縮機功率、te 為蒸發溫度、tc為冷凝溫度。（25 分）
1除濕量（kg/min）（6 分）
2總負荷量（kJ/min）（10 分）
3潛熱負荷量（kJ/min）（6 分）
4空調負荷噸數（3 分）
