101年 - 101 鐵路特種考試_高員三級_土木工程：結構學#33895

科目：結構學 | 年份：101年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (6)

⑴判斷此桁架為靜定？靜不定？或不穩定？（5 分）
⑵判斷此桁架是否為簡單桁架（simple truss）或複合桁架（compound truss）？ （5 分）
⑶此桁架於 C 點承受拉力 P 是否會垮掉？若不會，試計算各桿件作用力。（15 分）

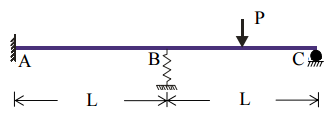

【已刪除】二、圖示連續梁 ABC，AB 與 BC 之長度均為 L；材料之楊氏係數為 E；斷面二次面積矩 為 I，A 端為固定端，C 端為滾接支承，B 點則由彈性常數為 之彈簧所支撐， 於 BC 中點承受垂直力 P，限以彎矩分配法計算各桿件端點力矩。（以其他方法求 得不給分）（25 分）
【已刪除】三、圖示 ABC 為半徑 r 之半圓弧形桿件，B 為圓弧中點，AC 為直徑，A 端為固定端， C 端為自由端，於 B 點承受垂直力 P，求 C 點之垂直位移、水平位移、以及斷面轉角。 （假設斷面二次面積矩為 I，材料之楊氏係數為 E。）（25 分）
【已刪除】四、圖示剛架 ABCDE，各桿件長度均為 L；材料之楊氏係數為 E；斷面二次面積矩為 I， A 端與 E 端均為固定端，於 B、D 兩點承受反向之水平力 P，限以傾角變位法計算 各桿件端點力矩。（以其他方法求得不給分）（25 分）
