102年 - 102年評價職冷凍技術員冷凍空調自動控制、熱工學考古題#26046

科目：冷凍空調自動控制、熱工學 | 年份：102年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：冷凍空調自動控制、熱工學

選擇題 (0)

申論題 (6)

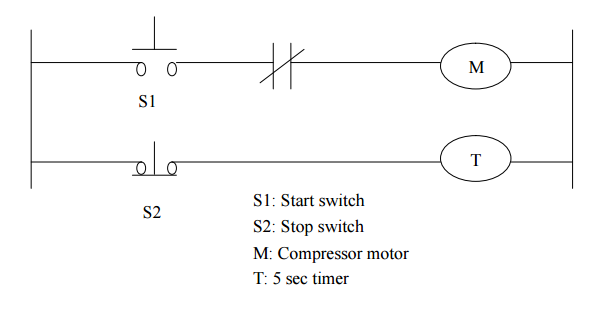

【已刪除】一：下列階梯圖(Ladder Diagram)作為壓縮機開關的控制邏輯是否合適？若是合適，請解釋操作邏輯，若不合適，應該如何修改？【25 分】

二：中央空調系統常使用直接數位控制器(Direct Digital Controller, DDC)作為局部風機 (Fan coil)控制器，請繪製其控制架構圖。【25 分】

（一）請以循環簡圖及溫度-熵(T-S)圖說明其熱效率定義，並計算其值(%)。【13 分】

（二）若此熱機為卡諾熱機或任何可逆熱機，且其高溫溫度為 600 ℃；低溫溫度為 30 ℃，說明其熱效率定義，並計算其值(%)；且若高溫熱源受熱仍為 500 kJ，則其低溫熱沉釋熱為何(kJ)？【12 分】

（一）其單位質量下之輸出功(kJ/kg)為何？【13 分】

（二）若輸出功率為 4 MW，其質量流率(kg/s)為何？【12 分】
