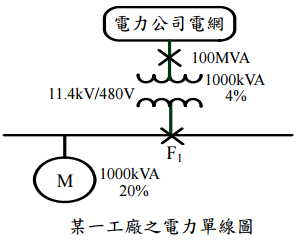

【已刪除】一、如圖所示為某一工廠之電力單線圖，該廠區由 11.4 kV 三相交流電供電，電源側之 短路容量為 100 MVA，而主變壓器之規格為 1000 kVA，11.4 kV/480 V，電抗為 4%， 假設負載為電動機 M，其短路容量為 1000 kVA，電抗為 20%，試計算於 F1點發生 三相短路故障之故障電流。（25 分）
二、㈠說明於工業配電採用非接地系統有何缺點？（13 分）
㈡請說明為何配電系統接地點之選擇為電源側接地，而非負載側。（12 分）
三、某三相配電變壓器額定容量為 1 MVA，阻抗為（1+j5）%，變壓比為 11.4 kV/230 V。 實際負載為 500 kVA，功率因數為 0.8 落後。 ㈠計算變壓器於低壓側之阻抗與電流實際值。（15 分）
㈡計算電壓降百分比。（10 分）
四、由於市區架空輸電線路不易取得路權，地下電纜的使用率大幅度增加。而地下電纜 本身之對地電容值較架空線之電容值來得大，因此會影響系統電壓大小。 ㈠假設送電端經由傳輸線輸送電力至受電端，請繪製無損失傳輸線之 π 型等效電路。 （10 分）
㈡請說明為何當系統輕載時，因負載使用無效功率減少，會造成負載端電壓過高的 現象。（15 分）
