102年 - 102 交通事業港務升資考試_佐級晉員級_技術類（選試機械設計概要)：機械設計概要#32829

科目：機械設計 | 年份：102年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (11)

⑴工作應力（working stress）
⑵容許應力（allowable stress）
⑶破壞應力（fracture stress）
⑷熱應力（thermal stress）
⑸安全係數（safety factor）
【已刪除】二、如下圖所示為開口皮帶輪裝置示意圖，設若兩皮帶輪之直徑（D、d）及其兩輪之中 心距離（C）為已知，請推導開口皮帶的長度為：（15 分）
⑴如下圖所示為描述兩漸開線齒輪咬合時之示意圖，請說明～所代表的齒輪 各部名稱。（10 分）
⑵請推導兩齒輪間正向負荷、切線負荷及徑向負荷的關係。（5 分）
四、選擇軸承時有那三項重要考慮因素？（15 分）
五、請說明螺栓（bolt）和螺樁（stud）在形狀與功用的不同處。（15 分）

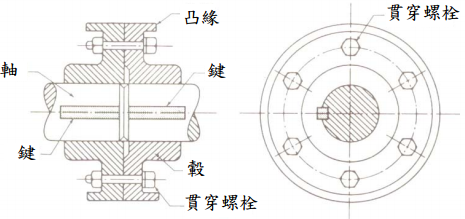

【已刪除】六、如下圖所示，設有一個凸緣聯結器以六根螺栓固定凸緣，螺栓所在之中心圓的直徑 為 110 mm。若每根螺栓容許之剪應力為 2.6 MPa；承受之最大扭矩為 2100 N-mm。 試求螺栓之直徑應為多少？（15 分）
