⑴求本電路的特性，
⑵若輸入信號 Vi=5sinωt(V)，畫出輸出信號 Vo 的波形。假設運 算放大器的供應電壓源是±15V，最大輸出電壓是±14V，二極體的導通電壓是 0.7V。 （20 分）
⑴試問在何情況之下，小訊 號模型可以成立？
⑵假設 I
C
=I
S
(e
VBE
/
VT
-1)，其中 I
C
是集極電流，I
S
是逆向飽和電流， V
BE
是基極（Base）和射極（Emitter）之間的電壓，V
T
是溫度電壓。請推導從射極 看入的小訊號內阻。（20 分）
【已刪除】三、求從 a, b 兩端看進去的諾頓對等電路（Norton Equivalent Circuit）。其中菱形電流源 是依賴電流源（dependent current source）。（20 分）

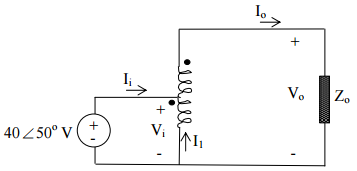

【已刪除】四、一個自動變壓器（autotransformer）總共有 100 匝且可以調整輸出入的線圈匝數，下 列電路的輸入端有 40 匝且 Z
o
=3-j4 Ω，求 I
i
，I
1
，I
o
。（20 分）
【已刪除】五、求輸出電壓 V
o
(t)，當開關在 t=0 接通電路，其中 V
i
=5V，R
1
=8 kΩ，R
2
=12 kΩ， R
3
=10 kΩ，R
4
=20 kΩ，C=5 μF。（20 分）
