102年 - 102 地方政府特種考試_三等_土木工程：結構學#31958

科目：結構學 | 年份：102年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

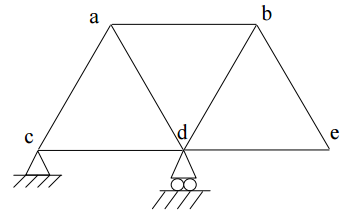

【已刪除】一、桁架如圖，桿件之設計長度均為l，但 ab 桿件製造失誤，短了 Δ，請問施作後，各 接點（joint）之偏移為何？桿件斷面積 A（cross-sectional area）、E（modulus of elasticity）及 I（moment of inertia）均為常數。（25 分）

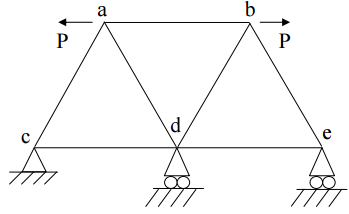

【已刪除】二、桁架如圖，桿件長度均為l，受力 P，請問各桿件之應力為何？桿件斷面積 A（crosssectional area）、E（modulus of elasticity）及 I（moment of inertia）均為常數。（25 分）

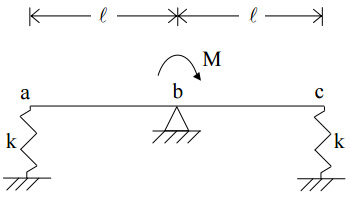

【已刪除】三、梁 ac 如圖，a 端與 c 端彈簧支撐，其彈性係數為 k，斷面積 A（cross-sectional area）、E （modulus of elasticity）及 I（moment of inertia）均為常數，b 點施以力矩 M，求端 點變位，並繪力矩圖。（25 分）

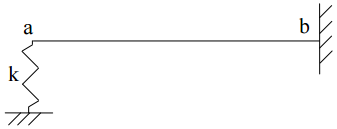

【已刪除】四、梁 ab 如圖，長度l，a 端彈簧支撐，其彈性係數為 k，斷面積 A（cross-sectional area）、 E（modulus of elasticity）及 I（moment of inertia）均為常數，求 b 點剪力影響線， 並繪 b 點剪力影響線圖。（25 分）
