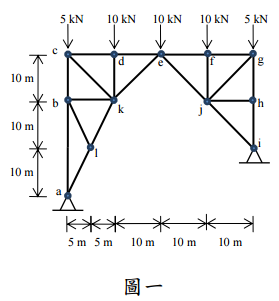

【已刪除】一、分析圖一桁架結構桿件 ke, kd, kc, kb, kl 之內力。請註明拉力或壓力。（25 分）

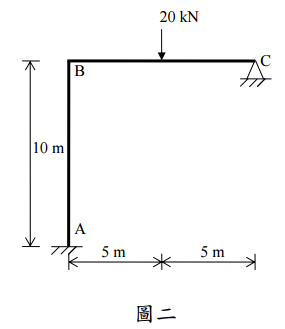

【已刪除】二、所示剛架結構 A 為固接支承，C 點為鉸支承。桿件 BC 在中點承受一 20 kN 集中載 重，如圖二所示。請應用卡氏定理分析求得 C 點支承之反力與 C 點之轉角。各桿件 之 E、I 均相同。使用其他方法不予給分。（25 分）

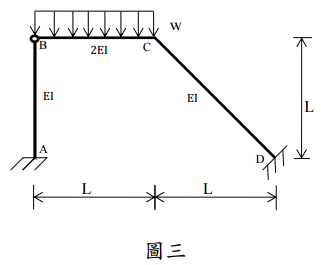

【已刪除】三、所示剛架結構 A、D 為固接支承，B 點為鉸接。桿件 BC 承受垂直均佈載重 w，如 圖三所示。各桿件之 E 均相同。桿件 AB、CD 面積慣性矩為 I，桿件 BC 則為 2I。 請以傾角變位法分析各桿件端點彎矩，並繪桿件 BC 剪力圖與彎矩圖。使用其他方 法不予給分。（25 分）
【已刪除】四、如圖四所示桁架結構，請應用直接勁度法組成對應位移(d1、d2、d3)之勁度矩陣。若 所得位移(d1、d2、d3)為(0.1277，0.1743，0.7055)mm，求所對應施加外力(P1、P2、 P3)值，並求桿件 AD、CD 之內力。所有桿件 E= 200 GPa，A=10 ×103 mm2 。使用 其他方法不予給分。（25 分）
