102年 - 102 高等考試_三級_航空器維修：航空器液壓系統#44119

科目：航空器液壓系統 | 年份：102年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：航空器液壓系統

選擇題 (0)

申論題 (6)

一、航空器液壓系統中常用之 4 口 3 位切換式電磁方向閥（switching solenoid directional valve） 以及電液伺服閥（electro-hydraulic servo valve），請繪製這二種元件之符號圖 （symbol），並比較其間的性能差異。（20 分）
二、常用航空液壓油有 10 號、12 號以及 15 號等之區分，請說明號數愈大所代表的物理 意義為何？並請進一步比較這 3 種航空液壓油性能的差異。（20 分）
三、請列舉 3 個液壓蓄壓器（accumulator）在航空器液壓迴路中可以提供的功能項目。（20 分）
⑴液壓缸向右推力值。（10 分）
⑵液壓缸向左拉力值。（10 分）

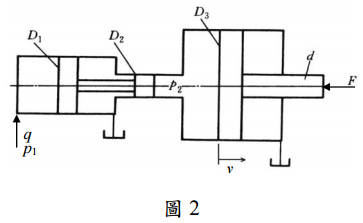

【已刪除】五、如圖 2 所示，已知增壓缸二活塞直徑為 D1 及 D2，輸入壓力為 p1，輸入流量為 q； 單桿液壓缸活塞直徑為 D3，活塞桿直徑為 d。若相關參數值設定如下：D1=20 cm、 D2=10 cm、D3=30 cm、d=10 cm、p1=20 bar、q=20000 cm3/min，請計算單桿液壓缸 活塞移動速度 v 及輸出力量 F。（20 分）
