102年 - 102 高等考試_三級_電力工程、電子工程、電信工程：電路學#25521
科目：
電路學 |
年份：
102年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (6)

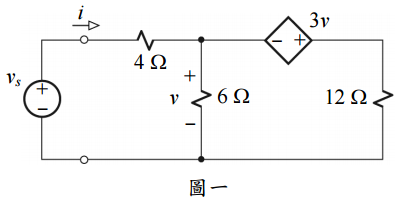

【已刪除】一、如圖一之電路，試求由電源端所見之等效電阻值 R
eq
=v
s
/i 為何？（15 分）

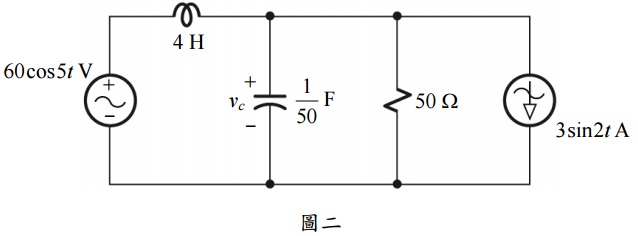

【已刪除】二、如圖二之電路，利用重疊原理（superposition theorem）求取電壓波形 v
c
(t)為何？

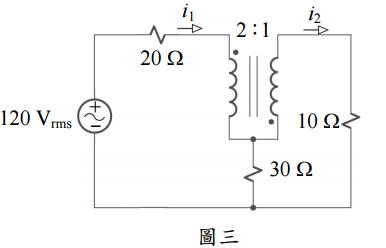

【已刪除】三、如圖三之理想變壓器電路，試求 10 Ω電阻所消耗之功率為何？（20 分）

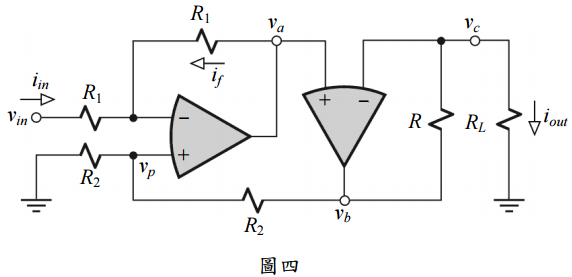

【已刪除】四、如圖四之理想運算放大器電路，試推導轉移電導 G =
為何？（15 分）
五、已知 RLC 並聯電路之元件分別為：R=8 kΩ、L=0.2 mH、C=8 μF。試求其共振頻率 （resonant frequency）ω
0
、品質因數（quality factor）Q、帶寬（bandwidth）B 各為 何？（15 分）
【已刪除】六、某二端子網路（two-port network）之傳輸參數（transmission parameter）矩陣為 [T ] =
，其輸入端經 10 Ω電阻接至 50 V 之直流電壓源，輸出端則接至可變 電阻。若欲達成最大功率轉移（maximum power transfer），試求該可變電阻值及消 耗功率各為何？（20 分）
