102年 - 102 高等考試_二級_化學工程：化學程序工業#44025

科目：化學程序工業(包括質能均衡) | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：化學程序工業(包括質能均衡)

選擇題 (0)

申論題 (7)

⑴何謂岩頁油（Shale Oil）？如何提煉？（10 分）
⑵何謂共沸蒸餾？請以乙醇與水為例說明。（10 分）
【已刪除】二、工廠乾燥廢氣流量 Fin 為 15 kg mole/h 含 10 mole%揮發性有機物（VOC）由洗滌塔 底部進入，而乾淨水（流量 W 45 kg mole/h）由頂部噴灑而下，如下圖所示，經洗 滌後之乾淨尾氣含 2 mole%水從頂部排放，其流量為 Fout，而底部含 VOC 廢水再經驟 餾分離器（flash separator）分離，若其平衡關係為 y = 30 x（x，y 分別為該 VOC 在 液相與氣相中之莫爾分率），且 x = 0.03，求回收氣流量（V）及廢液流量（L）。 （20 分）

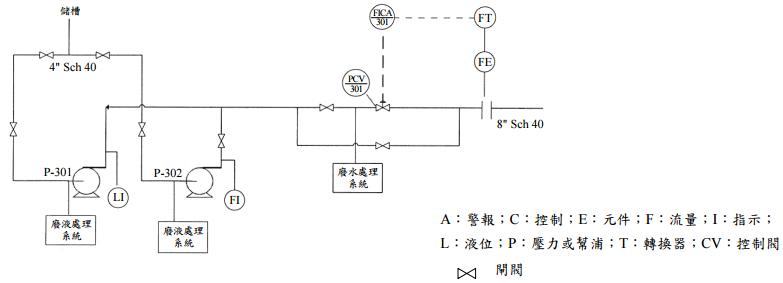

【已刪除】三、下圖為簡要 PID 圖，請針對圖面部分指出其錯誤與正確表示方式，並說明原因（註： 真正 PID 圖很複雜，針對此圖即可，無須詳述 PID 圖之可能細節）。（20 分）
四、丙酮可經由異丙醇脫氫而製得，此製程優點為製造過程中無芳香族化合物參與，因 此為藥廠所偏好，其反應式如下：
 (CH3)2CHOH → (CH3)2CO + H2 ⎯→ 反應在 350℃及 2 bar 下進行，而反應器轉化率可達 90%，試設計反應後之混合氣體 之分離系統？請繪流程圖說明。（20 分）
⑴反應器 R-501 之溫度；
⑵反應器 R-501 之滯留時間（residence time）；當下列情形發生時，說明您設計之 控制系統如何回應（response）⑶當反應器 R-501 之進料量增加時；⑷當熱交換器 E-501 之效率降低時（如水垢產生）。（每小題 5 分，共 20 分） 冷卻水 R-501 E-501
