102年 - 102 高等考試_二級_核子工程：反應器工程研究#44093

科目：反應器工程 | 年份：102年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：反應器工程

選擇題 (0)

申論題 (12)

一、充滿水蒸氣的高壓容器（正常運轉時壓力約為 70 bar，如蒸汽產生器），通常會設置 釋壓閥，必要時可以打開，釋放壓力。假設環境壓力為零，請作圖表示該釋壓閥， 在固定開度下，體積流量（volumetric flow rate）與容器壓力的關係，並解釋之。 （15 分）
⑴U 型管（U Tube）與一次通過（Once-through）兩種蒸汽產生器的異同。（5 分）
⑵DNB 與 Dryout 的差異。（5 分）
⑶何謂 Brayton 循環？（5 分）
⑷請說明沸水式核能電廠爐心內，造成功率與流動不穩定性的原因，並以雙相流動 機制討論之。（10 分）
⑸描述雙相流動的壓力降有那三個分項？（5 分）
⑴請簡單描繪該圖，並解釋縱軸與橫軸的定義。（10 分）
⑵解釋該圖的用處為何？（5 分）
⑶界定層流（laminar flow）與紊流（turbulent flow）的範圍。（5 分）
⑷說明層流與紊流的流動阻力特徵。（5 分）
四、請解釋郎肯循環（Rankine cycle）中，如何利用再生加熱的方法，提升熱效率？請 繪圖說明實際電廠裡的再生加熱具體做法。（10 分）

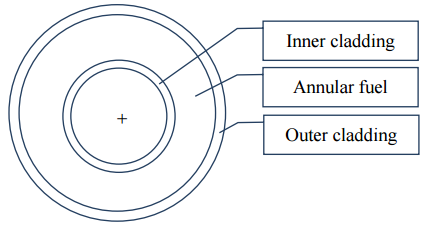

【已刪除】五、考慮一新型環狀圓柱燃料設計，環內及環外皆有鋯合金的燃料護套，而且都有冷卻 劑流通，橫截面如下圖。已知燃料功率大小、冷卻劑溫度、護套表面熱傳係數與其 他幾何和物理性質資料。請列出必要的微分方程式與邊界條件，以便計算燃料溫度 分布。你不必去求解，但要說明方程式及邊界條件的完整性。（20 分）
