102年 - 102 高等考試_二級_水利工程：高等流體力學#32528

科目：高等流體力學 | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：高等流體力學

選擇題 (0)

申論題 (7)

 一、圓柱型自動水門斷面，如圖所示，水門可對軸 A 旋轉開啟。水門為均勻材質，在垂直 紙面方向，每公尺重W =11700 N。圓柱半徑a = 45.0 cm。設無摩擦，試問開啟水門之 最小水深 h 為何？（20 分）提示：∫sinθdθ = −cosθ，∫sin2 θdθ = (θ − sin θ cosθ)/ 2。

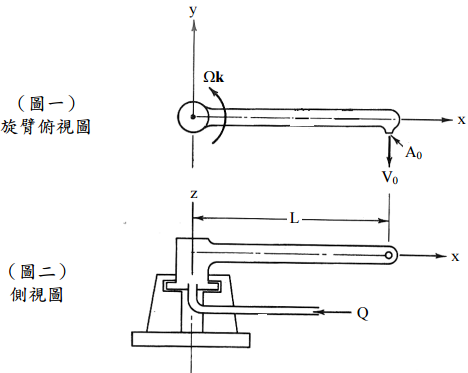

【已刪除】二、灑水噴頭裝置側視圖如圖二所示，圖一為其旋臂之俯視圖。xyz 座標為固定在地表 之座標。已知流量 Q 為定值，噴嘴面積 A0，旋臂以固定角速度Ωk旋轉，試求水流 所產生之力矩為何？（20 分）

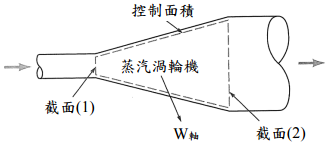

【已刪除】三、蒸汽渦輪機如圖所示，截面(1)之流速為 30.0 m/s，焓（enthalpy）為 3400 kJ/kg。截 面(2)之流速為 60.0 m/s，焓為 2500 kJ/kg。兩截面高程相同，過程設為絕熱，試求 每單位質量蒸汽的輸出功 W軸為何？（20 分）
⑴試求 r 向流速 Vr，及 θ 向流速Vθ為何？（7 分）
⑵試求圓柱表面 r 向流速 Vrs，及 θ 向流速Vθs為何？（7 分）
⑶當圓柱表面恰只有一個停滯點時，試求 Γ 之值為何？（6 分）
【已刪除】五、三個大型儲水槽，由三根圓管連接，如圖所示。各槽水位高度，各管管徑 D，管長 l， 摩擦因子 f，皆標示如圖。不計次要損失，試求每一根圓管之流量及流向為何？（20 分）
