103年 - 103中央造幣-工業配線#93835

科目：技檢◆工業配線 | 年份：103年 | 選擇題數：0 | 申論題數：18

試卷資訊

所屬科目：技檢◆工業配線

選擇題 (0)

申論題 (18)

⑴此控制電路之功用為何？【5 分】

⑵此電路為斷電優先電路或是動作優先電路？【5 分】

⑶下圖之 MCR 與 MCF 之 b 接點的目的為何？【5 分】

⑷若此電動機滿載電流為 10A，且此電動機經長時間運轉後，溫升會超過 40℃，則此控制電路中之積熱電驛（Thermal Relay, TH-RY）跳脫電流應設定為多少安培？【10 分】

⑴綠色指示燈代表何種意義？【5 分】

⑵紅色指示燈代表何種意義？【5 分】

⑶下圖為某一積熱電驛（Thermal Relay, TH-RY）的設定，試問此積熱電驛所設定的跳脫電流為多少安培？【5 分】

⑷某一無熔絲開關（No Fuse Breaker, NFB）其規格為 2P，250V，15AT，30AF，IC 5kA，試問其跳脫電流為多少安培？【5 分】

⑸下圖電路符號代表何種型式限時電驛（Timer Relay, TR）的 a 接點【5 分】

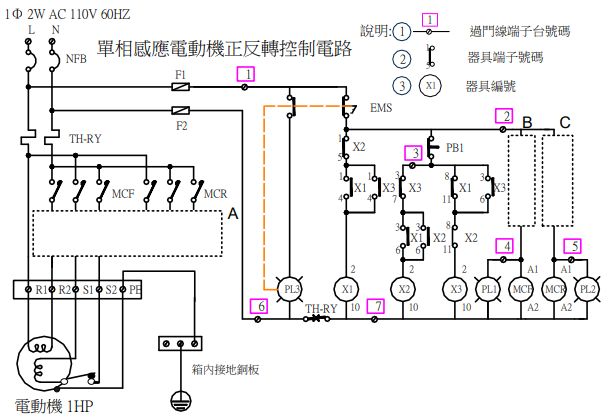

（一）請依動作說明完成線路圖中 A、B、C 虛線空格中主電路及控制電路之相關設計繪置。電力電驛符號請編上端子號碼【每格 5 分共 15 分】

（二）假設該控制電路電動機之效率為 0.8，功率因數為 0.8，則其滿載電流約為多少安培？【4 分】

（三）依電工法規規定一般低壓電動機分路導線之安培容量，不低於電動機額定電流之幾倍？【3 分】

（四）請說明積熱電驛(TH-RY)跳脫電流之設定原則？【3 分】

（一）如下圖所示電路，為使 3ψ3W 式高壓儀表綜合配線各儀表功能正常，請補上虛線空格內未完整之線路繪製，需要滿足所有儀表功能正常才能給分。【10 分】

（二）上圖中何種儀表屬於積算型電表？何種電表用來量測功率因數？【3 分】

（三）上圖中儀表 KWH 在使用時配合 PT 及 CT，已知 PT 之 N₁/N₂ = 3300/110 V，CT 之 I₁/I₂ = 50/5 A，則該儀表讀數應乘以幾倍，才為實際值？【3 分】

（四）工業配電常用的 VS 及 AS，其功能是什麼?【4 分】

（五）請說明上圖中使用之 PT 及 CT 二次測上的：1.額定值為何？ 2.配置上應使用線徑的大小及顏色？ 3.應依第幾種接地線工程接地？【5 分】
